Щуп доступности прикладывают ко всем отверстиям в оболочке с усилием, указанным в таблице 6. Если щуп частично или полностью проникает в отверстие, его помещают во всех возможных положениях, однако ни в одном из случаев через отверстие не должны проходить барьер или поверхность упора.
При испытании оборудования низкого напряжения необходимо, чтобы источник низкого напряжения не менее 40 В и не более 50 В, соединенный последовательно со специальной лампой, был включен между щупом и опасными частями внутри оболочки. Токоведущие опасные части, покрытые только лаком или краской или защищенные методом оксидирования или другим аналогичным методом, покрывают металлической фольгой, электрически связанной с частями, которые в нормальном рабочем состоянии находятся под напряжением.
Защита считается удовлетворительной, если остается достаточный промежуток между щупом доступности и опасными частями.
При испытании на соответствие требованиям для дополнительной буквы В испытательный шарнирный палец может проникать внутрь оболочки на длину 80 мм, однако через отверстие не должен проникать ограничитель (
50х20 мм). После первоначального прямого положения оба шарнира испытательного пальца должны быть последовательно повернуты на угол 90° с осью нешарнирного участка пальца и щуп должен быть помещен в любое возможное положение.
50х20 мм). После первоначального прямого положения оба шарнира испытательного пальца должны быть последовательно повернуты на угол 90° с осью нешарнирного участка пальца и щуп должен быть помещен в любое возможное положение.При испытании на соответствие требованиям дополнительных букв С и D щуп доступности может проникать на всю длину внутрь оболочки, однако ограничитель не должен проникать через отверстие. Подробнее см. в приложении А.
|
|
| 2018 × 1857 пикс. Открыть в новом окне | |
|
|
| 1317 × 1121 пикс. Открыть в новом окне | |
|
|

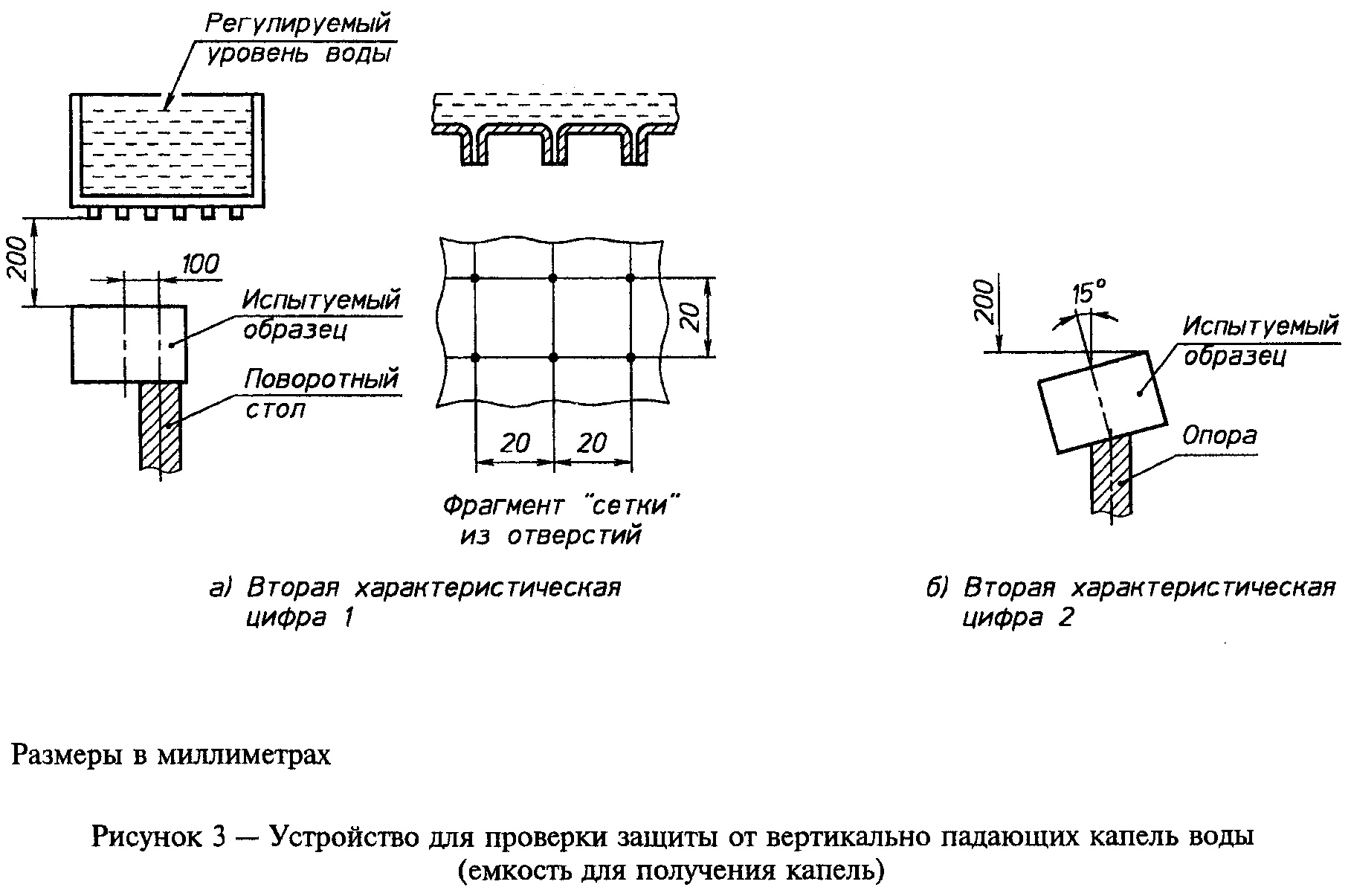

| 1817 × 1205 пикс. Открыть в новом окне | |
|
|
| 2014 × 1223 пикс. Открыть в новом окне | |
|
|
| 2022 × 1308 пикс. Открыть в новом окне | |
|
|
| 2018 × 808 пикс. Открыть в новом окне | |
16 Формулировки требований по степеням защиты в стандартах и другой нормативной документации на оборудование
*(2) МЭК 50(826):1982 Международный электротехнический словарь (VEI). Раздел 826. Электроустановки зданий.
*(3) МЭК 536:1976 (в настоящее время документ 64 (ЦБ) 196) Классификация электротехнического и электронного оборудования по уровню защиты от поражения электрическим током.
*(5) Перед введением в употребление новой буквы следует проконсультироваться с Техническим комитетом по стандартизации 341, чтобы избежать двойного использования дополнительных букв.
|
|
| 2044 × 2616 пикс. Открыть в новом окне | |
|
|
| 2036 × 2804 пикс. Открыть в новом окне | |
|
|
| 2040 × 2804 пикс. Открыть в новом окне | |
|
|
| 2036 × 1196 пикс. Открыть в новом окне | |
┌─────────────┬─────────────────────────────────────────────────────────┐

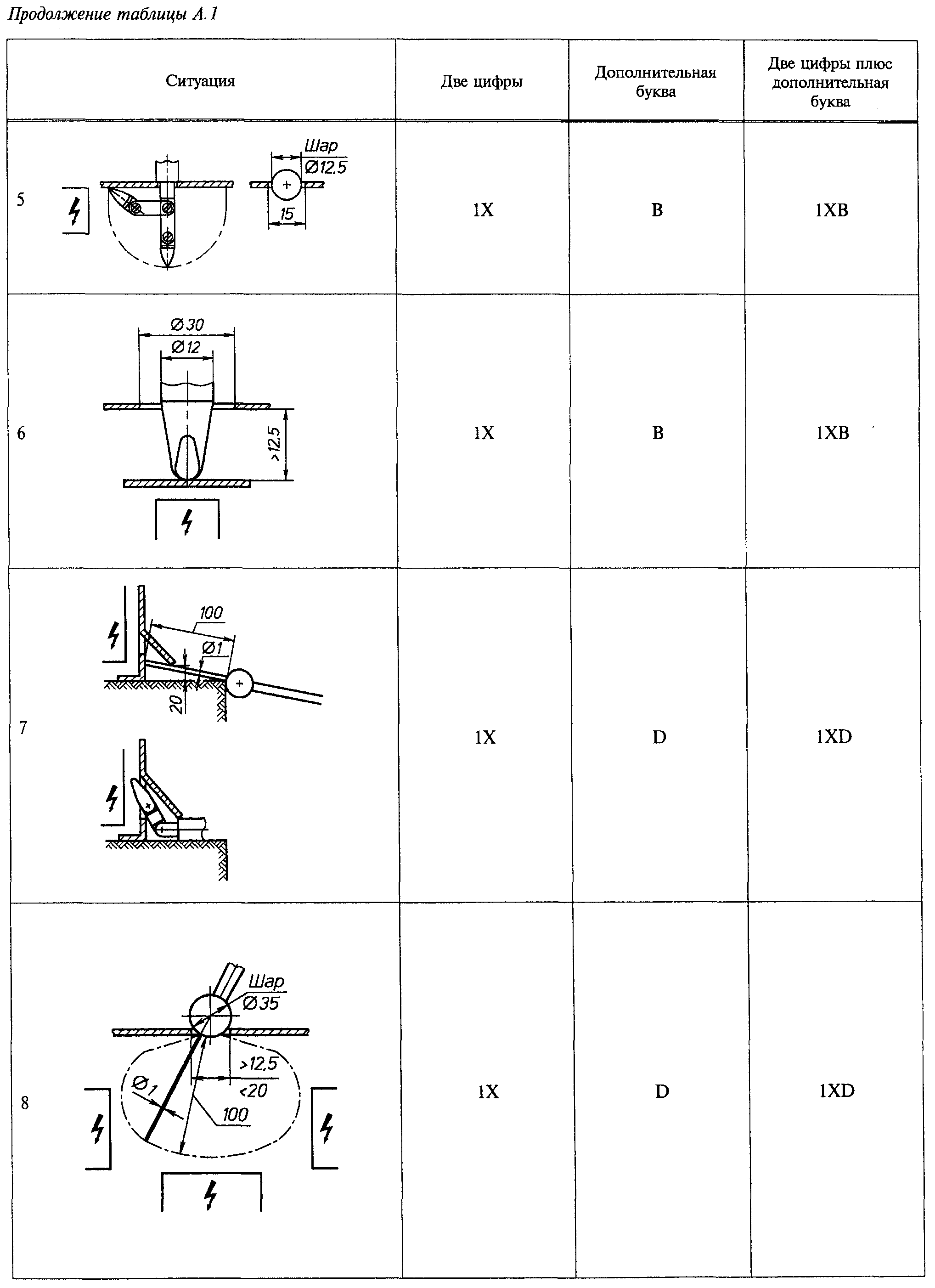

│ Первая │ Дополнительная буква │
│характеристи-├───────────┬──────────┬──────────┬───────────┬───────────┤
│ческая цифра │ - │ А │ В │ С │ D │
├─────────────┼───────────┼──────────┼──────────┼───────────┼───────────┤
│ 0 │ IP0X │ - │ - │ - │ - │
│ │ (1) │ │ │ │ │
├─────────────┼───────────┼──────────┼──────────┼───────────┼───────────┤
│ 1 │ - │ IP1X │ IP1XB │ - │ IP1XD │
│ │ │(2, 3, 4) │ (5, 6) │ │ (7, 8) │
├─────────────┼───────────┼──────────┼──────────┼───────────┼───────────┤
│ 2 │ - │ - │ IP2X │ IP2XC │ IP2XD │
│ │ │ │ (9, 10) │ (11) │ (12) │
├─────────────┼───────────┼──────────┼──────────┼───────────┼───────────┤
│ 3 │ - │ - │ - │ IP3X │ IP3XD │
│ │ │ │ │ (13) │ (14) │
├─────────────┼───────────┼──────────┼──────────┼───────────┼───────────┤
│ 4 │ - │ - │ - │ - │ IP4X │
│ │ │ │ │ │ (15) │
├─────────────┴───────────┴──────────┴──────────┴───────────┴───────────┤
│Примечание - Числа в скобках являются порядковыми номерами из таблицы│
│А.1 │
└───────────────────────────────────────────────────────────────────────┘
Код IP для классификации степеней защиты, обеспечиваемых оболочками, может быть применен для большинства типов электрооборудования.
Тем не менее не следует считать, что данный стандарт отражает все детали оборудования различных типов.
В компетенцию соответствующих технических комитетов входит функция определения в своих стандартах на оборудование всех деталей, касающихся применения кода IP к определенному типу оборудования.
Маркировка с помощью кода IP указывает на соответствие всем предписаниям настоящего стандарта, а также любому дополнительному требованию, устанавливаемому в соответствующем стандарте на изделие.
Следующий перечень приведен в качестве справочного материала для более подробных требований, которые должны быть нормированы в стандарте на изделие:
2) определение "оболочки", такое как оно применяется к определенному типу оборудования (см. раздел 2);
3) совместная защита оболочки и оборудования внутри оболочки от внешних воздействий или условий (см. раздел 2);
