Примечания: 1. Для элементов изоляции, находящихся под распределенным потенциалом, изоляционные расстояния следует принимать с учетом фактических значений потенциалов в разных точках поверхности. При отсутствии данных о распределении потенциала следует условно принимать прямолинейный закон падения потенциала вдоль изоляции от полного номинального напряжения (со стороны токоведущих частей) до нуля (со стороны заземленных частей).
2. Расстояние от токоведущих частей или от элемента изоляции (со стороны токоведущих частей), находящихся под напряжением, до габаритов трансформаторов, транспортируемых по железнодорожным путям, уложенным на бетонном основании сооружений гидроэлектростанций, допускается принять менее размера Б, но не менее размера A_ф-з.
3. Расстояния А_ф-з и А_ф-ф в электроустановках напряжением 220 кВ и выше, расположенных на высоте более 1000 м над уровнем моря, должны быть увеличены в соответствии с требованиями
ГОСТ 1516.1-76*.
Требования к открытой установке трансформаторов у стен зданий см. в
4.2.69.

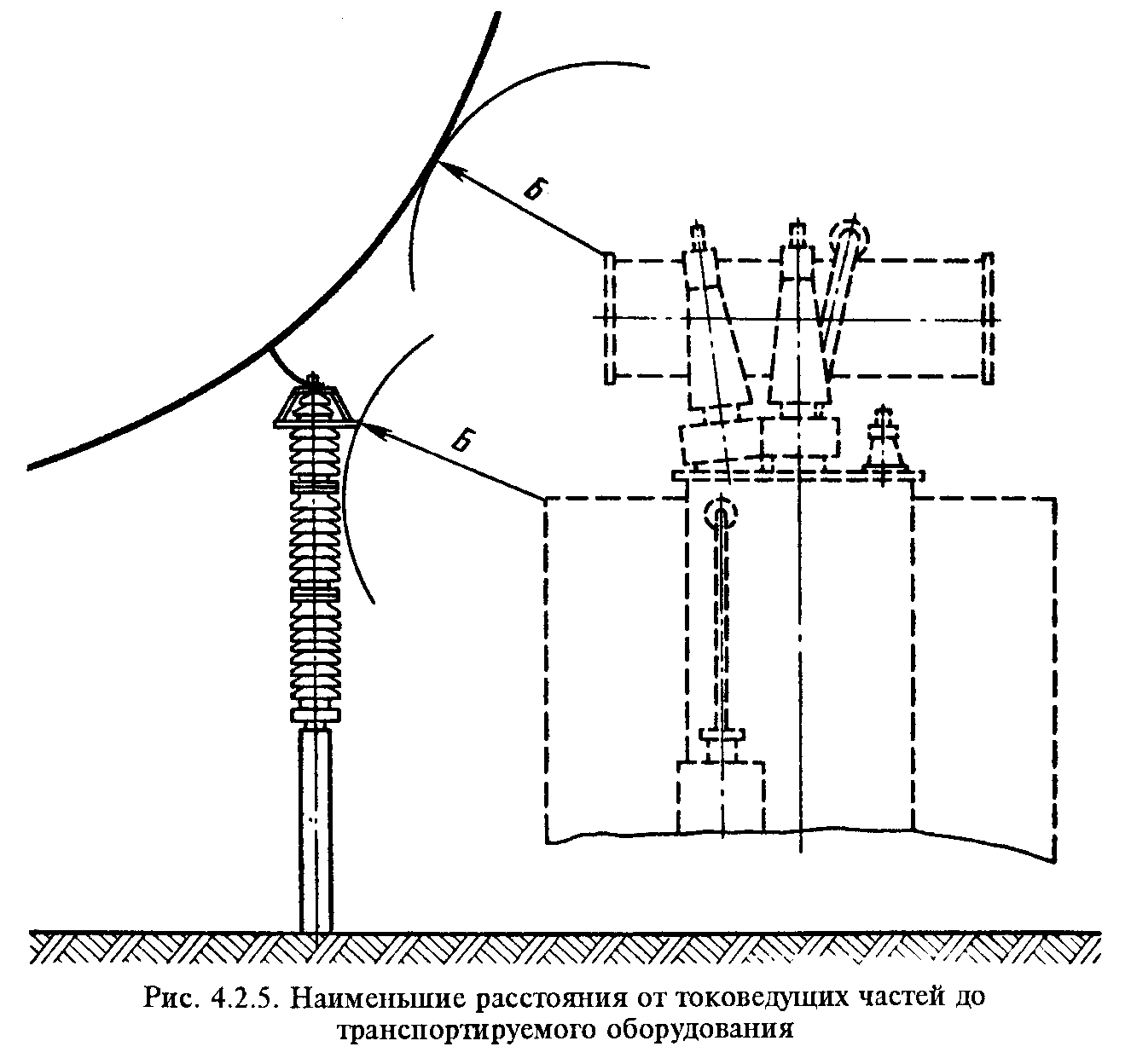

4.2.59. Неограждаемые токоведущие части должны быть расположены так, чтобы расстояния от них до габаритов машин, механизмов и транспортируемого оборудования (см.
4.2.43) были не менее значений, приведенных для размера Б в
табл.4.2.2 (
рис.4.2.5).
4.2.60. Расстояния между ближайшими неогражденными токоведущими частями разных цепей должны выбираться из условия обслуживания одной цепи при неотключенной второй. При расположении неогражденных токоведущих частей разных цепей в разных (параллельных или перпендикулярных) плоскостях расстояния должны быть по вертикали не менее значений, приведенных в табл.4.2.2 для размера В, а по горизонтали - для размера Д (
рис.4.2.6). При наличии различных напряжений размеры В и Д принимаются по более высокому напряжению. При этом размер В предусматривает обслуживание нижней цепи при неотключенной верхней, а размер Д - обслуживание одной цепи при неотключенной второй.
Если такое обслуживание не предусматривается, расстояния между токоведущими частями разных цепей в разных плоскостях должны приниматься в соответствии с
4.2.54 и
4.2.55; при этом должна быть учтена возможность сближения проводов в условиях эксплуатации (под влиянием ветра, гололеда, температуры).
4.2.61. Расстояния между токоведущими частями разных цепей, расположенных в одной горизонтальной плоскости, устанавливаются по высшему напряжению и должны быть не менее значений, приведенных в
табл.4.2.2 для размера Д (
рис.4.2.7). Размер Д предусматривает обслуживание одной цепи при неотключенйой другой.
4.2.62. Расстояния между токоведущими частями и верхней кромкой внешнего забора должны быть не менее значений, приведенных в табл.4.2.2 для размера Д (
рис.4.2.8). При этом расстояния по вертикали от токоведущих частей до земли вне территории ОРУ (подстанции) должны быть не менее указанных в первом и третьем абзацах
4.2.87.
4.2.63. Расстояния от контактов и ножей разъединителей в отключенном положении до заземленных частей должны быть не менее значений, приведенных в табл.4.2.2 для размера А_ф-з, до ошиновки своей фазы, присоединенной ко второму контакту, - не менее значений для размера Ж, до ошиновки других присоединений - не менее значений для размера Б (
рис.4.2.9).
4.2.64. Расстояния между токоведущими частями ОРУ и зданиями или сооружениями (ЭРУ, щит управления, трансформаторная башня и др.) должны быть не менее значений, приведенных в табл.4.2.2 для размера Д, а расстояния по вертикали между токоведущими частями и перечисленными выше сооружениями - не менее размера Г (
рис.4.2.10); см. также
4.2.88.
4.2.65. Прокладка воздушных осветительных линий, линий связи и сигнализации над и под токоведущими частями ОРУ не допускается.
4.2.66. Расстояния от открыто установленных электротехнических устройств до водоохладителей подстанций должны быть не менее значений, приведенных в
табл.4.2.3.
Для районов с расчетными температурами наружного воздуха ниже минус 36°С приведенные в табл.4.2.3 расстояния должны быть увеличены на 25%, а с температурами выше минус 20°С - уменьшены на 25%. Для реконструируемых объектов приведенные в табл.4.2.3 расстояния допускается уменьшать, но не более чем на 25%.
4.2.67. Расстояния от маслонаполненного оборудования с массой масла в единице оборудования 60 кг и более до зданий с производствами категорий В, Г, Д на территории промышленных предприятий и до вспомогательных сооружений (мастерские, склады) на территории электростанций и подстанций, а также до жилых и общественных зданий должны быть не менее (исключения для категорий Г и. Д см. в
4.2.69): 16 м при степенях огнестойкости этих зданий и сооружений I и II; 20 м при степени огнестойкости III; 24 м при степенях огнестойкости IV и V.
Расстояния от маслонаполненного оборудования до взрывоопасных зон и помещений следует принимать по
гл.7.3.
Расстояния между отдельными зданиями подстанций в зависимости от степени их огнестойкости следует принимать по
СНиП II-89-80* "Генеральные планы промышленных предприятий" (изд. 1995 г.) Госстроя России.
Противопожарные расстояния от зданий трансформаторной мастерской и аппаратной маслохозяйства, а также от складов масла до ограды ОРУ должны быть не менее 6 м.
Расстояния от зданий ЗРУ до других производственных зданий электростанций и подстанций должны быть не менее 7 м. Указанные расстояния могут не соблюдаться при условии, что стена ЗРУ, обращенная в сторону другого здания, будет сооружена как противопожарная с пределом огнестойкости 2,5 ч.
Расстояния от складов водорода до зданий подстанции и опор ВЛ должны быть не менее указанных в
табл.4.2.4.
Расстояния от складов водорода до ОРУ трансформаторов, синхронных компенсаторов должны быть не менее 50 м.
Таблица 4.2.3. Наименьшее расстояние от открыто установленных электротехнических устройств до водоохладителей подстанций
Таблица 4.2.4. Наименьшее расстояние от складов водорода до зданий подстанции и опор ВЛ
Степень огнестойкости зданий и категории производства принимаются по
СНиП 21-01-97 "Пожарная безопасность зданий и сооружений" Госстроя России.
4.2.68. Расстояния от маслонаполненного электрооборудования ОРУ электростанций и подстанций до зданий ЭРУ, щитов, компрессорных и блоков синхронных компенсаторов определяются только технологическими требованиями и не должны увеличиваться по пожарным условиям.
4.2.69. При установке у стен зданий с производствами категорий Г и Д (по противопожарным нормам) маслонаполненных трансформаторов, обслуживающих эти производства, на расстоянии от них более 10 м и вне пределов участков шириной Б (
рис.4.2.11) специальных требований к стенам, окнам и дверям зданий не предъявляется.
При меньшем расстоянии до трансформаторов в пределах участков шириной Б должны выполняться следующие требования:
1. Окна до высоты Д (до уровня крышки трансформаторов) не допускаются.
2. При расстоянии Г менее 5 м и степенях огнестойкости зданий IV и V стена здания должна выполняться как противопожарная с пределом огнестойкости 2,5 ч и возвышаться над кровлей, выполненной из сгораемого материала, не менее чем на 0,7 м.
3. При расстоянии Г менее 5 м и степенях огнестойкости зданий I, II и III, а также при расстоянии г 5 м и более без ограничения по огнестойкости на высоте от Д до Д+Е допускаются неоткрывающиеся окна с заполнением армированным стеклом или стеклоблоками, с рамами, имеющими предел огнестойкости не менее 0,75 ч и выполняемыми из несгораемого материала; выше Й+Е - окна, открывающиеся внутрь здания, с проемами, снабженными снаружи металлическими сетками с отверстиями не более 25х25 мм.
4. При расстоянии Г до 5 м на высоте менее Д, а также при Г 5 м и более на любой высоте допускаются двери, выполняемые из несгораемого или трудносгораемого материала с пределом огнестойкости не менее 0,75 ч.
5. Вентиляционные приемные отверстия в стене здания при расстоянии Г до 5 м не допускаются, вытяжные отверстия с выбросом незагрязненного воздуха в указанном пределе допускаются на высоте Д.
6. Расстояние Б см в
4.2.233, расстояние Г должно быть не менее 0,8 м.
7. Вдоль всех трансформаторов следует предусматривать проезд шириной не менее 3 м или пожарный подъезд к каждому из них.
Приведенные на
рис.4.2.11 размеры А-Г и А принимаются до наиболее выступающих частей трансформаторов на высоте менее 1,9 м от поверхности земли. При единичной мощности трансформаторов до 1,6 MB х А b >= 1,5 м, е >= 8 м; более 1,6 МВ х А b >= 2 м; е >= 10 м.
Требования настоящего параграфа распространяются также на КТП наружной установки.
4.2.70. Для предотвращения растекания масла и распространения пожара при повреждениях маслонаполненных силовых трансформаторов (реакторов) с массой масла более 1 т в единице (одном баке) и баковых выключателей 110 кВ и выше должны быть выполнены маслоприемники, маслоотводы и маслосборники с соблюдением следующих требований:
1. Габариты маслоприемника должны выступать за габариты единичного электрооборудования не менее чем на 0,6 м при массе масла до 2 т; 1 м при массе более 2 до 10 т; 1,5 м при массе более 10 до 50 т; 2 м при массе более 50 т. При этом габарит маслоприемника может быть принят меньшим на 0,5 м со стороны стены или перегородки, располагаемой от трансформатора на расстоянии менее 2 м.
Объем маслоприемника должен быть рассчитан на одновременный прием 100% масла, содержащегося в корпусе трансформатора (реактора).
У баковых выключателей маслоприемники должны быть рассчитаны на прием 80% масла, содержащегося в одном баке.
2. Устройство маслоприемников и маслоотводов должно исключать переток масла (воды) из одного маслоприемника в другой, растекание масла по кабельным и другим подземным сооружениям, распространение пожара, засорение маслоотвода и забивку его снегом, льдом и т.п.
3. Для трансформаторов (реакторов) мощностью до 10 MB х А допускается выполнение маслоприемников без отвода масла. При этом маслоприемники должны выполняться заглубленными, рассчитанными на полный объем масла, содержащегося в установленном над ними оборудовании, и закрываться металлической решеткой, поверх которой должен быть насыпан толщиной не менее 0,25 м слой чистого гравия или промытого гранитного щебня либо непористого щебня другой породы с частицами от 30 до 70 мм.
Удаление масла и воды из заглубленного маслоприемника должно предусматриваться переносным насосным агрегатом. При применении маслоприемника без отвода масла рекомендуется выполнение простейшего устройства для проверки отсутствия масла (воды) в маслоприемнике.
4. Маслоприемники с отводом масла могут выполняться как заглубленного типа (дно ниже уровня окружающей планировки земли), так и незаглубленного типа (дно на уровне окружающей планировки земли).
