в графе 40 - код документа в зависимости от характера использования.

Для электронных документов в соответствии с ГОСТ 2.102 (таблица 2) применяют следующие коды:

1 - оригинал,

2 - подлинник,

3 - дубликат,

4 - копия

в графе 41 - Обозначение документа аналогичного изделия, для которого ранее изготовлены средства технологического оснащения, необходимые для данного изделия. Для документов, выполняемых только на бумажном носителе, допускается использовать графу 24.

Примечания:

1 В графах 13, 18, 20, 23 при указании календарной даты на бумажном носителе год указывают двумя последними цифрами.

2 Графа 26 на форме 2а является обязательной только для чертежей и схем.

3 Графы, выполненные штриховой линией, вводят при необходимости. Графы 27-30 обязательны для документов, утверждаемых заказчиком.

4 При использовании для последующих листов чертежей и схем формы 1, графы 1, 3-6, 9 не заполняют.

Форма 1

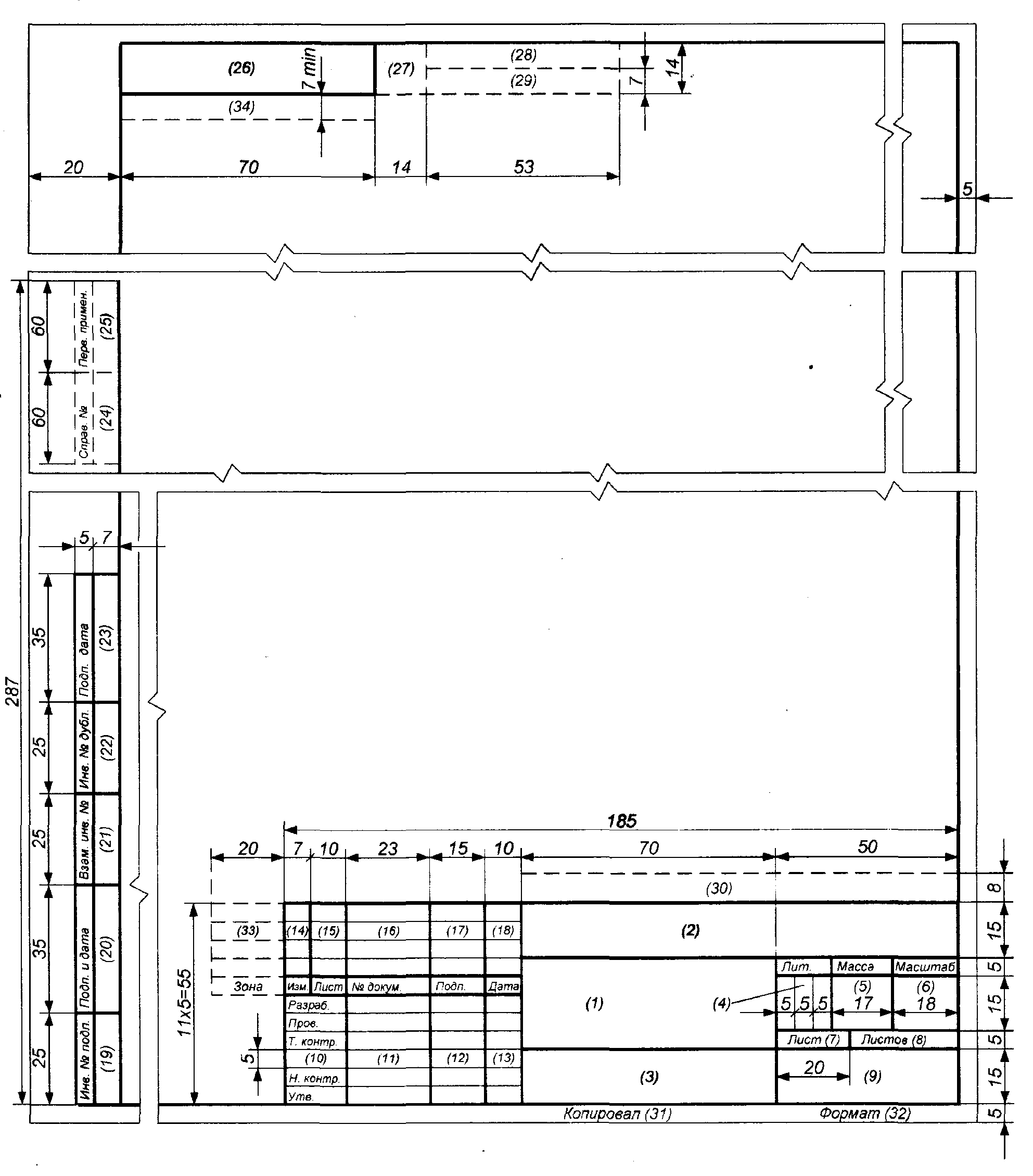

Основная надпись и дополнительные графы для чертежей и схем


1985 × 2259 пикс. Открыть в новом окне

Форма 2

Основная надпись и дополнительные графы для текстовых конструкторских документов (первый или заглавный лист)


1963 × 2058 пикс. Открыть в новом окне

Форма 2а

Основная надпись и дополнительные графы для чертежей (схем) и текстовых конструкторских документов (последующие листы)


1938 × 2060 пикс. Открыть в новом окне

Форма 2б

Основная надпись и дополнительные графы для текстовых конструкторских документов при двустороннем светокопировании (последующие листы)


1949 × 2511 пикс. Открыть в новом окне

Приложение А

(справочное)

Примеры размещения основной надписи и дополнительных граф к ней


1986 × 1867 пикс. Открыть в новом окне
