Межгосударственный стандарт ГОСТ 21130-75"Изделия электротехнические. Зажимы заземляющие и знаки заземления. Конструкция и размеры"(утв. постановлением Госстандарта СССР от 10 сентября 1975 г. N 2367)

Electrical items. Earth terminals and earth signs. Design and dimensions

Дата введения 1 июля 1976 г.

Настоящий стандарт распространяется на заземляющие зажимы (далее - зажимы) и знаки заземления, применяемые в электротехнических изделиях и приборах общего назначения, взрывозащищенных и рудничных изделиях для заземления корпусов, оболочек и брони кабелей и подсоединения заземляющих жил.

Стандарт не распространяется на линейные, заземляющие зажимы, зажимы переносных заземляющих устройств, заземляющие зажимы, применяемые в бытовых изделиях, заземляющие зажимы для изделий и приборов, требования к которым регламентируются специальными правилами их изготовления (изделия и приборы радиотехники, судостроения и др.).

Все требования настоящего стандарта являются обязательными.

(Измененная редакция, Изм. N 2, 3, 5).

1. Заземляющие зажимы

1.1. Зажимы должны изготавливаться следующих типов:

а) для заземления корпусов изделий и подсоединения заземляющих проводников:

ЗШ - зажим со шпилькой;

ЗБ - зажим с болтом;

ЗВ - зажим с винтом,

ЗВП - зажим с винтом, припаянным к подпорке;

б) для заземления оболочки и брони кабелей:

ЗШ2П - зажим с двумя шпильками и пластинами,

ЗШ2С - зажим с двумя шпильками и скобой,

ЗБХ - зажим с болтом и хомутом,

ЗБ2 - зажим с двумя болтами.

1.2. Конструкция и размеры зажимов типа ЗШ должны соответствовать указанным на черт. 1 и в табл. 1.

Таблица 1

В миллиметрах

d
L
d
L
М4
20
14
М10
45
34
25
М5
17
50
30
55
М6
22
М12
42
35
60
М8
26
40
65
М10
45
34
M16*
70
50

______________________________

* Только для исполнения 1.

Пример условного обозначения зажима со шпилькой из стали, диаметром М4, длиной 20 мм, исполнения I:

Зажим ЗШ-С-4х20-1 ГОСТ 21130-75

То же, из латуни:

Зажим ЗШ-Л-4х20-1 ГОСТ 21130-75

(Измененная редакция, Изм. N 2, 5).

1.2.1. Конструкция и размеры контактных шайб для зажима типа ЗШ должны соответствовать указанным на черт. 2 и в табл. 2. Допускаются конструктивные варианты с сохранением размеров d, D, h и l.

Таблица 2

Размеры в миллиметрах

Диаметр шпильки
а, не менее
d
Н14
D
h
l
r
s
Масса 1000 шт., кг
4
3
4,3
10
4
12
0,5
0,5
0,8
5
4
5,3
11
14
1,0
2,0
6
6,4
1,1
8
5
8,4
16
6
18
1,5
2,8
10
6
10,5
20
8
22
1,0
2,0
6,8
12
8
13,0
27
10
30
13,2

Пример условного обозначения контактной шайбы для шпильки диаметром 5 мм:

Шайба контактная 5 ГОСТ 21130-75

(Измененная редакция, Изм. N 2, 4, 5).

1.2.2. Материал контактной шайбы - латунь марки Л63 по ГОСТ 15527.

1.2.3. Покрытие контактной шайбы - 09 или М9 по ГОСТ 9.306.

(Измененная редакция, Изм. N 4).

1.3. Конструкция и размеры зажимов типа ЗБ должны соответствовать указанным на черт. 3 и в табл. 3.

Таблица 3

В миллиметрах

d
L
d
L
М4
12
8
14
16
М10
20
14
30
40
М5
16
11
18
18
25
21
М6
12
12
20
30
30
16
М12
25
16
35
45
М8
16
10
25
35
35
25
20
15
M16
40
30
45
55
25

Пример условного обозначения зажима с болтом из стали, диаметром М10, длиной 30 мм, исполнения 1:

Зажим ЗБ-С-10 х 30-1 ГОСТ 21130-75

То же, из латуни, исполнения 2:

Зажим ЗБ-Л-10 х 30-2 ГОСТ 21130-75

(Измененная редакция, Изм. N 3, 4).

1.4. Конструкция и размеры зажимов типа ЗВ должны соответствовать указанным на черт. 4 и в табл. 4.

Таблица 4

В миллиметрах

d
L
d
М4
12
8
М6
16
13
М5
16
11
М8
20
15
М6
12
13
25

Пример условного обозначения зажима с винтом из стали, диаметром М5, длиной 16 мм:

Зажим ЗВ-С-5 х 16 ГОСТ 21130-75

То же, из латуни:

Зажим ЗВ-Л-5 х 16 ГОСТ 21130-75

1.5. Конструкция и размеры зажимов типа ЗВП должны соответствовать указанным на черт. 5 и в табл. 5.

Таблица 5

В миллиметрах

d
L
М4
18,5
М5
22,5
М6
26,5
М8
31,5

Пример условного обозначения зажима с винтом, припаянным к подпорке, из стали, диаметром резьбы М6, исполнения 1:

Зажим ЗВП-С-6-1 ГОСТ 21130-75

1.3-1.5. (Измененная редакция, Изм. N 2).

1.5.1. Пайка винта к подпорке должна осуществляться проволокой из латуни марки Л63 по ГОСТ 1066.

Допускается замена пайки контактной сваркой.

(Измененная редакция, Изм. N 3).

1.5.2. Покрытие подпорки с винтом - 09 или М9 по ГОСТ 9.306. При выполнении пайки места с нарушенным покрытием следует предохранять эмалью.

1.5.3. Конструкция и размеры подпорки для зажима типа ЗВП должны соответствовать указанным на черт. 6 и в табл. 6.

Таблица 6

Размеры в миллиметрах

d
H14
В
D
L
Масса, кг
4,2
25
14
30
0,0115
5,2
30
18
40
0,0183
6,2
0,0182
8,2
0,0180

Пример условного обозначения подпорки для винта диаметром М6:

Подпорка 6 ГОСТ 21130-75

(Измененная редакция, Изм. N 2, 4, 5).

1.5.4. Материал подпорки - сталь марки Ст2 по ГОСТ 380.

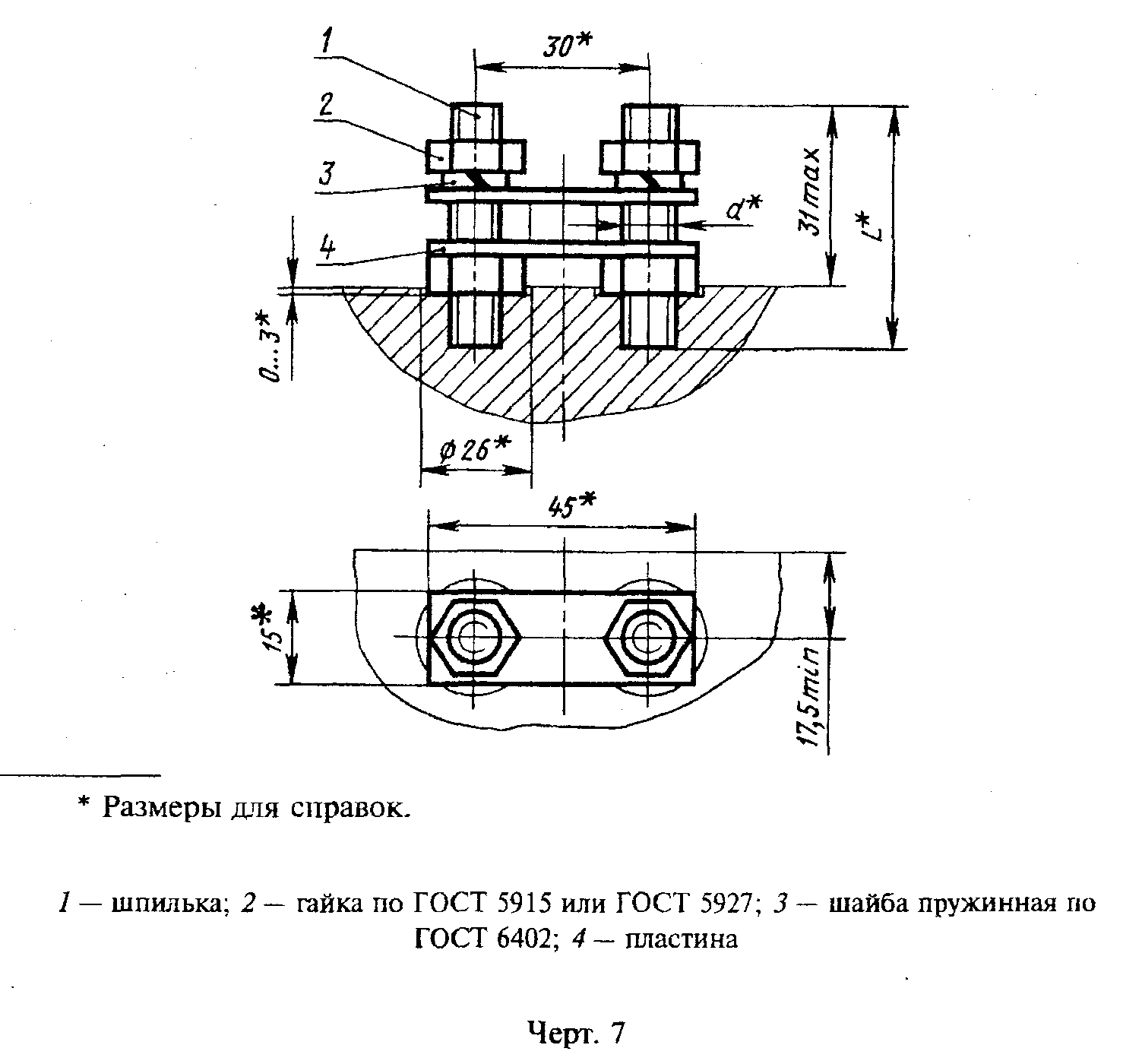

1.6. Конструкция и размеры зажимов типа ЗШ2П должны соответствовать указанным на черт. 7 и в табл. 7.

Таблица 7

В миллиметрах

d
L
М8
40
45

Пример условного обозначения зажима с двумя шпильками и пластинами из латуни, диаметром шпилек М8, длиной 40 мм:

Зажим ЗШ2П-Л-8 х 40 ГОСТ 21130-75

(Измененная редакция, Изм. N 2).

1.6.1. Конструкция и размеры пластины для зажима типа ЗШ2П должны соответствовать указанным на черт. 8.

Условное обозначение пластины:

Пластина ГОСТ 21130-75

(Измененная редакция, Изм. N 2, 4, 5).

1.6.2. Материал пластины - латунь марки Л63 по ГОСТ 15527.

1.6.3. Покрытие пластины - 09 или М9 по ГОСТ 9.306.

1.7. Конструкция и размеры зажимов типа ЗШ2С должны соответствовать указанным на черт. 9 и в табл. 9.

Таблица 9

В миллиметрах

Максимальный диаметр заземляемого кабеля d
A
B
L
l
r
14
М6
30
12
14
25
15
35
15
5
7,0
18
35
6
9,0
25
40
35
25
45
25
7
12,5
30
45
8
15,0
40
55
40
30
50
30
12
20,0
45
М8
65
15
17,5
45
35
60
35
15
22,5
53
75
65
18
26,5
60
80
50
40
75
40
20
30,0

Пример условного обозначения зажима с двумя шпильками со скобой, из стали, для заземляемого кабеля максимальным диаметром 25 мм, исполнения 1:

Зажим ЗШ2С-С-25-1 ГОСТ 21130-75

1.7.1. Конструкция и размеры скоб для зажима типа ЗШ2С должны соответствовать указанным на черт. 10 и в табл. 10.

Таблица 10

Размеры в миллиметрах

Максимальный диаметр заземляемого кабеля
А
В
d
Н14
h
L
r
s
Масса, кг
14
30
12
7
3
45
7,0
3,0
0,011
18
35
5
50
9,0
0,012
25
40
7
55
12,5
0,014
30
45
8
60
15,0
0,015
40
55
10
70
20,0
0,018
45
65
15
9
12
85
22,5
3,9
0,031
53
75
14
95
26,5
0,040
60
80
15
100
30,0
0,050

Пример условного обозначения скобы для заземляемого кабеля максимальным диаметром 40 мм:

Скоба 40 ГОСТ 21130-75

(Измененная редакция, Изм. N 2, 4).

1.7.2. Материал скобы - сталь марки Ст2 по ГОСТ 380.

1.7.3. Покрытие скобы - Кд21.хр по ГОСТ 9.306. Допускается покрытие скобы Ц30.хр при соответствии его условиям эксплуатации.

(Измененная редакция, Изм. N 1).

1.7.4. Конструкция и размеры стоек для зажима типа ЗШ2С должны соответствовать указанным на черт. 11 и в табл. 11.

Таблица 11

Размеры в миллиметрах

Максимальный диаметр заземляемого кабеля
d
Н14
А
В
b
H
h
L
r
s
Масса, кг
14
6,2
30
20
7
6
20
5
50
30
7,0
6
3,0
0,019
18
35
6
55
35
9,0
0,021
25
40
7
60
40
12,5
0,035
30
45
8
65
45
15,0
0,036
40
55
12
75
55
20,0
0,039
45
8,2
65
25
9
8
25
15
90
65
22,5
8
3,9
0,086
53
75
30
18
100
70
26,5
0,110
60
80
35
20
105
80
30,0
0,146

Пример условного обозначения стойки для заземляемого кабеля максимальным диаметром 25 мм:

Стойка 25 ГОСТ 21130-75

(Измененная редакция, Изм. N 1, 5).

1.7.5. Материал стойки - сталь марки Ст2 по ГОСТ 380.

1.7.6. Покрытие стойки - Кд21.хр по ГОСТ 9.306. Допускается покрытие стойки Ц30.хр при соответствии его условиям эксплуатации.

1.8. Конструкция и размеры зажимов типа ЗБХ должны соответствовать указанным на черт. 12 и в табл. 12.

Таблица 12

В миллиметрах

d
10
12
14
16
18
21
24
27
30
34
37
40
45
50
Максимальный диаметр заземляемого кабеля
8
10
16
18
21
24
27
30
33
37
41
43
49
55
Н
32
34
38
40
42
45
48
52
55
58
60
65
70
75

Пример условного обозначения зажима с болтом и хомутом из стали, диаметром хомута d = 30 мм:

Зажим ЗБХ-С-30 ГОСТ 21130-75

(Измененная редакция, Изм. N 2, 5).

1.8.1. Конструкция и размеры хомутов для зажима типа ЗБХ должны соответствовать указанным на черт. 13 и в табл. 13.

Таблица 13

Размеры в миллиметрах

d
b
Н
s
Масса, кг
10
4
32
1
0,014
12
34
0,015
14
6
38
1,0
0,017
16
40
0,018
18
42
0,019
21
8
45
0,021
24
48
0,023
27
52
0,025
30
10
55
0,027
34
58
0,029
37
60
0,031
40
12
65
1,5
0,048
45
70
0,053
50
75
0,057

Пример условного обозначения хомута диаметром d = 30 мм:

Хомут 30 ГОСТ 21130-75

(Измененная редакция, Изм. N 2, 4, 5).

1.8.2. Материал хомута - сталь Ст2 по ГОСТ 380.

1.8.3. Покрытие хомута - Кд21.хр по ГОСТ 9.306. Допускается покрытие хомута Ц30.хр при соответствии его условиям эксплуатации.

1.8.4. На хомуте должно быть нанесено значение его диаметра.

1.9. Конструкция и размеры зажимов типа ЗБ2 должны соответствовать указанным на черт. 14 и в табл. 14.

Таблица 14

В миллиметрах

d
14
16
18
21
24
27
30
34
37
40
45
50
Максимальный диаметр заземляемого кабеля
16
17
21
24
27
29
33
37
41
43
49
55
L
65
70
75
80
85
90
95
100

Пример условного обозначения зажима с двумя болтами, из стали, диаметром хомута d = 24 мм:

Зажим ЗБ2-С-24 ГОСТ 21130-75

1.9.1. Конструкция и размеры скоб для зажима типа ЗБ2 должны соответствовать указанным на черт. 15 и в табл. 15.

Таблица 15

Размеры в миллиметрах

Максимальный диаметр заземляемого кабеля
А
h
L
r
s
Масса, кг
16
40
4,0
65
7,0
1,5
0,0160
17
45
5,0
70
8,0
0,0177
21
6,0
9,0
0,0180
24
50
6,5
75
10,5
0,0194
27
8,0
12,0
0,0197
29
55
9,5
80
13,5
0,0214
33
10,0
15,0
0,0214
37
60
12,0
85
17,0
0,0232
41
13,5
18,5
0,0235
43
65
14,0
90
20,0
2,0
0,0332
49
70
16,5
95
22,5
0,0355
55
75
19,0
100
25,0
0,0380

Пример условного обозначения скобы для заземляемого кабеля максимальным диаметром 29 мм:

Скоба 29 ГОСТ 21130-75

1.9, 1.9.1. (Измененная редакция, Изм. N 2).

1.9.2. Материал скобы - сталь марки Ст2 по ГОСТ 380.

1.9.3. Покрытие скобы - Кд21.хр по ГОСТ 9.306. Допускается покрытие скобы Ц30.хр при соответствии его условиям эксплуатации.

1.9.4. На скобе должно быть нанесено значение максимального диаметра заземляемого кабеля.

2. Знаки заземления

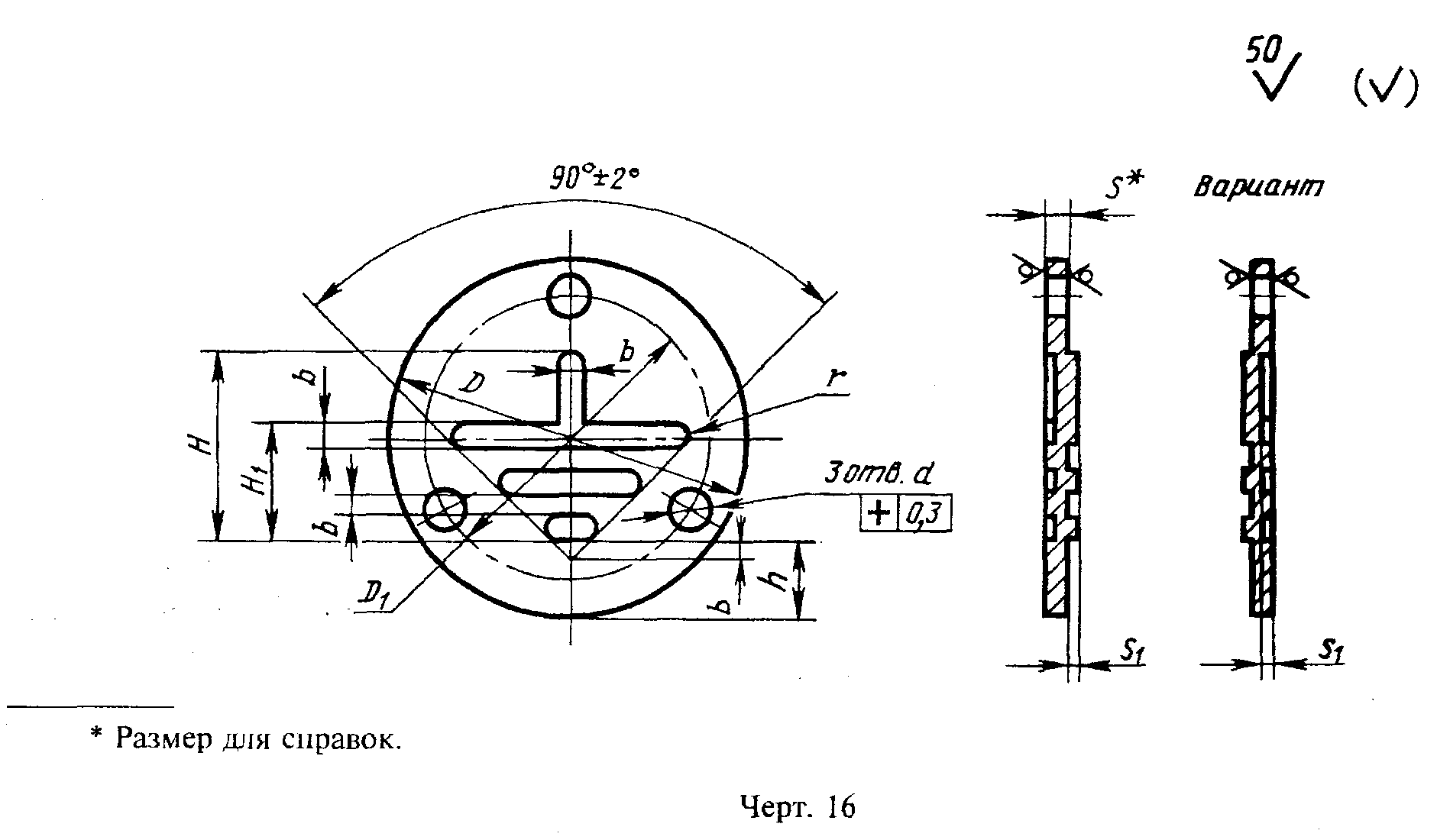

2.1. Конструкция и размеры знаков заземления исполнений 1, 2 и 3, выполняемых методом штамповки, должны соответствовать указанным на черт. 16 и в табл. 16.

Таблица 16

Размеры в миллиметрах

Исполнение
b
D
d, не более
H
h
r
s
Масса, кг
Номин.
Пред. откл.
1
1,2
16
1,2
12
8
6,0
4,0
0,6
0,8
0,3
-0,1
0,001
2
-
-
1
1,4
20
1,8
15
10
7,0
5,0
0,7
0,8
0,3
-0,1
0,002
2
-
-
3
2,0
0,6
-0,3
0,005
1
1,8
25
3,0
20
14
9,0
5,5
0,9
0,8
0,3
-0,1
0,003
2
-
-
3
2,0
0,6
-0,3
0,008
1
3,0
40
3,0
32
22
15,0
9,0
1,5
0,8
0,3
-0,1
0,010
2
-
-
3
2,0
0,6
-0,3
0,025
1
7,0
90
8,5
75
50
35
19
3,5
2,0
0,6
-0,3
0,098
2
-
-

Пример условного обозначения знака заземления исполнения 3, диаметром D = 25 мм:

Знак заземления 25-3 ГОСТ 21130-75

(Измененная редакция, Изм. N 2, 4).

2.1.1. Знаки заземления должны изготовляться из стали по ГОСТ 9045. Допускается применение другого материала, по качеству не уступающего указанному.

2.1.2. Покрытие знаков заземления исполнения 1 - Кд15.хр по ГОСТ 9.306. Допускается покрытие знаков Ц30.хр при соответствии его условиям эксплуатации.

2.11, 2.12. (Измененная редакция, Изм. N 4).

2.1.3. Рельеф знака заземления допускается выполнять вогнутым (вариант, черт. 16).

2.1.4. Допускается выполнять табличку из стали толщиной до 2 мм с наружным контуром в виде равностороннего треугольника с размером стороны, равным D по табл. 16, с нанесением внутри треугольника знака заземления с размерами на ступень ниже, при этом вершина угла 90° знака заземления должна быть расположена против острого угла треугольника.

(Введен дополнительно, Изм. N 2).

2.2. Конструкция и размеры знаков заземления, выполняемых методами литья в металле (в том числе цветном) и прессования в пластмассе, должны соответствовать указанным на черт. 17 и в табл. 17.

Таблица 17

В миллиметрах

b
D*
H
h
r
0,7
10
5
3,5
2,5
0,35
1,2
16
8
6,0
4,0
0,60
1,4
20
10
7,0
5,0
0,70
1,8
25
14
9,0
5,5
0,90
3,0
40
22
15,0
9,0
1,50
3,5
45
28
17,5
8,5
1,75
4,0
50
30
20,0
10,0
2,00
7,0
90
50
35,0
20,0
3,50

______________________________

* Для вновь разрабатываемых и модернизируемых изделий.

(Измененная редакция, Изм. N 2, 3, 4, 5).

2.2.1. Предельные отклонения размеров металлических и пластмассовых деталей устанавливаются соответственно по ГОСТ 26645 и ГОСТ 25349.

(Измененная редакция, Изм. N 5).

2.3. Конструкция и размеры знаков заземления, выполняемых ударным способом, должны соответствовать указанным на черт. 18 и в табл. 18.

Таблица 18

В миллиметрах

D, не менее Н14
b
Н
h
r
14
1,2
8
6,0
2,5
0,6
18
1,4
10
7,0
5,0
0,7
25
1,8
14
9,0
5,5
0,9

(Измененная редакция, Изм. N 2-5).

2.3.1. Пример условного обозначения знака заземления, выполненного методом литья в металле, прессования в пластмассе, ударным способом и др., высотой Н = 10 мм:

Знак заземления 10 ГОСТ 21130-75

Примечание. Способ изготовления знака заземления указывают в конструкторской документации, утвержденной в установленном порядке.

(Измененная редакция, Изм. N 5).

2.4. Рельеф знака заземления или все поле знака, заключенное в окружности D, следует покрывать эмалью предпочтительно красного цвета. Цвет окраски знака заземления должен отличаться от цвета окраски изделий.

(Измененная редакция, Изм. N 5).

2.5. Допускается пропорционально изменять размеры знаков заземления с учетом места применения и способа изготовления.

(Введен дополнительно, Изм. N 5).

3. Технические требования

3.1. Зажимы должны удовлетворять требованиям настоящего стандарта, ГОСТ 12.2.007.0 и ГОСТ 10434.

Тип и конструктивное исполнение зажимов и знаков заземления должны выбираться в зависимости от конструкции изделий, в которых они применяются.

Диаметры шпилек, болтов, винтов и значение электрического сопротивления контактного соединения зажимов должны устанавливаться по ГОСТ 12.2.007.0.

При выборе типа, исполнения и диаметров зажимов для взрывозащищенного и рудничного электрооборудования следует руководствоваться приложением 1.

Примечания:

1. По согласованию с потребителем допускаются конструктивные исполнения зажимов, отличные от указанных в разд. 1. Допускается применение других материалов и покрытий при соответствии их условиям эксплуатации.

2. По согласованию с потребителем при обозначении зажимов в изделиях общего назначения, работающих в среде, где запыление или загрязнение знаков заземления (в основном малогабаритные изделия, приборы, внутренние поверхности изделий) маловероятно, допускается выполнение знаков заземления краской, фотохимическим способом, аппликацией (при условии надежного приклеивания) и другими способами с соблюдением размеров, указанных в разд. 2.

3. (Исключено, Изм. N 5).

4. По согласованию с потребителем, если изделие общего назначения работает в условиях, в которых отсутствует агрессивная среда и исключена вероятность запыления или загрязнения знака заземления, а также в других обоснованных случаях (для знаков высотой Н до 10 мм), допускается рельеф знака.

5. При обозначении мест присоединения защитных проводов (например, зануления) следует применять приведенные в разд. 2 знаки с круглым обрамлением вокруг них, выполненным на расстоянии не менее 2 мм от края знака (допускается рельеф) и покрытым той же эмалью, что и рельеф знаков заземления.

(Измененная редакция, Изм. N 1, 2, 3, 5).

3.2. Зажимы и знаки заземления должны быть предназначены для эксплуатации в условиях, нормированных для климатического исполнения В, категорий размещения 1-5 по ГОСТ 15150.

Для зажимов и знаков заземления, предназначенных для применения в районах с тропическим или холодным климатом, выбор материалов и покрытий должен производиться с учетом требований ГОСТ 15963 и ГОСТ 17412.

3.3. Для зажимов применяют стальные или латунные шпильки, болты, винты и гайки с крупным шагом резьбы по ГОСТ 8724.

Поля допусков - по ГОСТ 1759.1.

При применении болтов и винтов следует руководствоваться требованиями ГОСТ 12434*, разд. 2.

(Измененная редакция, Изм. N 4, 5).

3.4. Покрытие стальных и латунных крепежных деталей должно устанавливаться в соответствии с требованием ГОСТ 1759.0 и ГОСТ 9.303 в зависимости от условий эксплуатации изделий, на которых устанавливаются зажимы.

(Измененная редакция, Изм. N 5).

3.5. Масса зажимов приведена в приложении 5.

3.6. Зажимы должны устанавливаться в сварных конструкциях на бобышках (коротких для шпилек, длинных для болтов и винтов) или переходных пластинках, в литых конструкциях - на приливах. Конструкция и размеры бобышек приведены в приложении 2. По согласованию с потребителем допускаются бобышки другой конструкции (например, размером  мм, с двумя срезанными боковыми гранями и буртиком) и установка зажимов на краю детали корпуса на невыступающей площадке с обязательной ее цековкой на глубину 1-2 мм или с защитным покрытием.

В зажимах допускается передача контактного давления на заземляющий проводник через изоляционные материалы из керамики, если механическая прочность керамических изоляционных материалов достаточна для обеспечения нормальной эксплуатации зажимов, условий транспортирования и хранения изделий, на которых установлены зажимы.

Примечание. Допускается в изделиях на напряжение до 1000 В толщиной корпуса до 3 мм зажимы типов ЗБ и 3В устанавливать при помощи сварки на выступающих площадках или крепить самонарезающими винтами.

Примеры установки зажимов на бобышках и приливах приведены в приложении 3. Для литых корпусов из цветного металла наличие приливов не обязательно, шероховатость контактной поверхности - не ниже Ra 25.

Зажимы после установки должны быть легко доступными и располагаться так, чтобы подсоединение изделия к защитному проводу сохранялось при удалении крышки или любой другой съемной части.

(Измененная редакция, Изм. N 1, 2, 5).

3.7. Контактные поверхности должны быть металлически чистыми, гладкими и покрыты противокоррозионной смазкой.

Рекомендуется оловянирование или кадмирование этих поверхностей, а для алюминиевых сплавов - нанесение хроматно-фторидной пленки.

(Измененная редакция, Изм. N 2, 5).

3.8. Рекомендуется при установке зажимов типа ЗШ в алюминиевых оболочках шпильки фиксировать при помощи штифтов по ГОСТ 3128 или устанавливать на стальных втулках, которые должны быть запрессованы в корпус; в последнем случае допускается применять зажимы типов ЗБ и ЗВ для наружного заземления.

3.9. Зажимы типов ЗШ, ЗБ, ЗВ допускается применять для заземления изделий с металлическими частями в пластмассовых оболочках при условии установки их на металлических бобышках, запрессованных в пластмассу.

3.10. Во взрывозащищенных изделиях отверстия для заземляющих шпилек и болтов не должны выходить во взрывонепроницаемую полость оболочек.

3.11. По согласованию с потребителем допускается установка зажимов типа ЗШ с заменой пружинной шайбы контргайкой.

Если контактные поверхности зажимов типов ЗБ и ЗВ имеют металлическое антикоррозионное покрытие, то допускается применять контактный набор с одной плоской шайбой.

(Измененная редакция, Изм. N 2).

3.12. К зажимам типов ЗШ, ЗБ, ЗВ допускается подсоединять не более двух жил (равноценного сечения).

(Измененная редакция, Изм. N 4).

3.13. Примеры заземления брони и оболочки кабеля приведены в приложении 4.

______________________________

* Стандарт действует только на территории Российской Федерации.

Приложение 1

Выбор зажимов для взрывозащищенного и рудничного электрооборудования

Выбор зажимов следует производить по табл. 1 и 2 (заземление корпусов) и табл. 3 (заземление кабелей).

Таблица 1

Диаметр шпильки зажима, мм
Тип зажима
Виды электрооборудования
Номинальный ток электротехнического изделия, А
3
 ЗШ исп. 2* Аппаратура связи, приборы контроля и измерения До 40
5
 ЗШ исп. 1, 2* Св. 40 до 63
ЗШ исп. 1; ЗБ
ЗШ исп. 1; ЗБ Аппаратура сигнализации, освещения и приборы
6
 ЗШ исп. 1, 2* До 100
8
 ЗШ исп. 1, 2* Все виды электрооборудования и приборов Св. 100 до 250
ЗШ исп. 1; ЗБ
10
 ЗШ исп. 1, 2* Св. 250 до 630
ЗШ исп. 1; ЗБ
12
 ЗШ исп. 1, 2* Св. 630 до 1000
ЗШ исп. 1; ЗБ
16
 ЗШ исп. 1; ЗБ Св. 1000

Таблица 2

Диаметр шпильки зажима, мм
Тип зажима
Материал шпильки (болта) в зависимости от места установки заземления
Способ подсоединения***
внутреннее
наружное**
без наконечника
с наконечником
4
 ЗШ исп. 2* Латунь - Все типы Все типы (кроме ЗШ исп. 2)
5
 ЗШ исп. 1, 2* Латунь
ЗШ исп. 1; ЗБ - Латунь и сталь
6
 ЗШ исп. 1; ЗБ - Латунь и сталь
ЗШ исп. 1, 2* Латунь -
8
 ЗШ исп. 1, 2* Латунь -
ЗШ исп. 1; ЗБ - Латунь и сталь
10
 ЗШ исп. 1, 2* Латунь -
ЗШ исп. 1; ЗБ - Латунь и сталь
12
 ЗШ исп. 1, 2 Латунь
ЗШ исп. 1; ЗБ - Латунь и сталь
16
 ЗШ исп. 1; ЗБ - Латунь и сталь

_____________________________

* Только для внутреннего заземления. Для рудничного электрооборудования для внутренних зажимов применяют тип ЗШ, исполнение 2.

** Стальные шпильки следует применять в соответствии с действующими нормативно-техническими документами.

*** 1. Допускается подсоединять к наружным зажимам стальные заземляющие тросы с наконечниками и шины.

2. В универсальной вводной арматуре допускается устанавливать зажим, к которому можно присоединить как заземляющую жилу, так и свинцовую оболочку кабеля (с помощью проволочного перехода).

3. Размеры зажимов, предназначенных для токоотвода, должны быть равны размерам контактных токоведущих зажимов; наружные зажимы на ступень больше внутренних.

4. Знаки заземления, устанавливаемые возле зажимов, должны быть рельефными (в основном выпуклыми). Знаки из алюминия не допускаются.

5. Гайки и шайбы контактных наборов взрывозащищенного и рудничного электрооборудования выполняют из латуни и меди в соответствии с ГОСТ 22782.0, разд. 1.

Табл. 1, 2. (Измененная редакция, Изм. N 4).

Таблица 3

Тип
Расположение заземления металлической оболочки кабеля
Вид оболочки изделий
внутреннее
наружное
сварная
литая
ЗШ2П
+
-
+
+
ЗШ2С исп. 1
+
-
+
+
ЗШ2С исп. 2
+
-
+
-
ЗБХ, ЗБ2
-
+
-
-

(Измененная редакция, Изм. N 2).

Приложение 2

Рекомендуемое

Конструкция и размеры бобышки

Размеры в миллиметрах

d
D, не менее
H
с
Масса, кг
d
D, не менее
Н
с
Масса, кг
М4
9
6
0,5
0,003
М10
21
14
1,6
0,038
12
0,006
28
0,075
М5
11
8
1,0
0,007
М12
24
15
0,052
16
0,015
30
0,104
М6
12
10
0,011
М16
35
20
0,150
20
0,022
40
0,300
М8
17
12
1,6
0,020
25
0,040

1. Материал - сталь марки Ст2 по ГОСТ 380.

2. Неуказанные предельные отклонения размеров: валов - по h14, остальных - по .

Приложение 2. (Измененная редакция, Изм. N 2-4).

Приложение 3

Рекомендуемое

Примеры установки зажимов

Примечание. Предпочтительным расположением знака заземления является расположение, при котором вершина знака направлена к зажиму (см. черт. 2 настоящего приложения).

Приложение 3. (Измененная редакция, Изм. N 2, 4).

______________________________

* Для рудничного электрооборудования с учетом п. 3.10. Размеры бобышки (черт. 2) - по усмотрению предприятия-изготовителя.

Приложение 4

Рекомендуемое

Примеры заземления брони и оболочки кабеля

Приложение 5

Справочное

Таблица 1

Масса зажимов по типам

Длина зажимов L, мм
Диаметр резьбы d, мм
Зажимы со шпилькой (тип ЗШ)
Теоретическая масса зажимов из стали, кг
Зажимы с болтом (тип ЗБ)
Зажим с винтом (тип 3В)
Зажимы с винтом, припаянным к подпорке (тип ЗВП)
Зажимы с двумя шпильками и пластинами (тип ЗШ2П)
12,0
М4
-
0,003
0,003
-
-
16,0
М5; М6
-
0,005; 0,011
0,005; 0,011
20,0
М4; М6; М8
0,006
0,013; 0,022
0,013; 0,022
25,0
М4; М5; М8; М10
0,009; 0,010
0,024; 0,036
0,024
26,5
М6
-
-
-
0,025
30,0
М5; М6; М10;
М12
0,012; 0,014
0,040; 0,055
-
31,5
М8
-
-
0,037
35,0
М6; М8; М12
0,017; 0,032
0,059
-
40,0
М8; М16
0,034
0,130
0,063
45,0
М8; М10
0,036; 0,068
-
0,066
50,0
М10
0,074
-
55,0
М10; М12
0,080; 0,105
60,0
М12
0,110
65,0
М12
0,115
70,0
М16
0,140

Для определения массы зажимов из латуни массы, указанные в таблице, следует умножить на коэффициент 1,08.

Таблица 2

Максимальный диаметр заземляемого кабеля
Теоретическая масса зажимов из стали, кг
Зажимы с двумя шпильками и скобой (тип ЗШ2C)
Зажим с болтом и хомутом (тип ЗБХ)
Зажимы с двумя болтами (тип ЗБ2)
Исполнение 1
Исполнение 2
14
0,028
0,018
-
-
16
-
-
0,067
0,136
17
-
0,139
18
0,029
0,019
0,068
-
21
-
-
0,069
0,140
24
0,071
0,143
25
0,039
0,021
-
-
27
-
-
0,073
0,143
29
0,147
30
0,040
0,022
0,075
-
33
-
-
0,077
0,147
37
0,079
0,150
40
0,049
0,025
-
-
41
-
-
0,081
0,151
43
0,098
0,170
45
0,071
0,038
-
-
49
-
-
0,105
0,175
53
0,087
0,052
-
-
55
-
-
0,110
0,180
60
0,102
0,064
-
-
