1.1. Ящики должны изготовляться с четырехклапанными дном и крышкой исполнений, указанных в табл. 1.
Развертка ящика исполнения А приведена в приложении 1.
Допускается изготовлять ящики с комбинацией различных исполнений.
Допускается изготовлять ящики с другим исполнением клапанов, с учетом особенностей упаковываемой продукции.

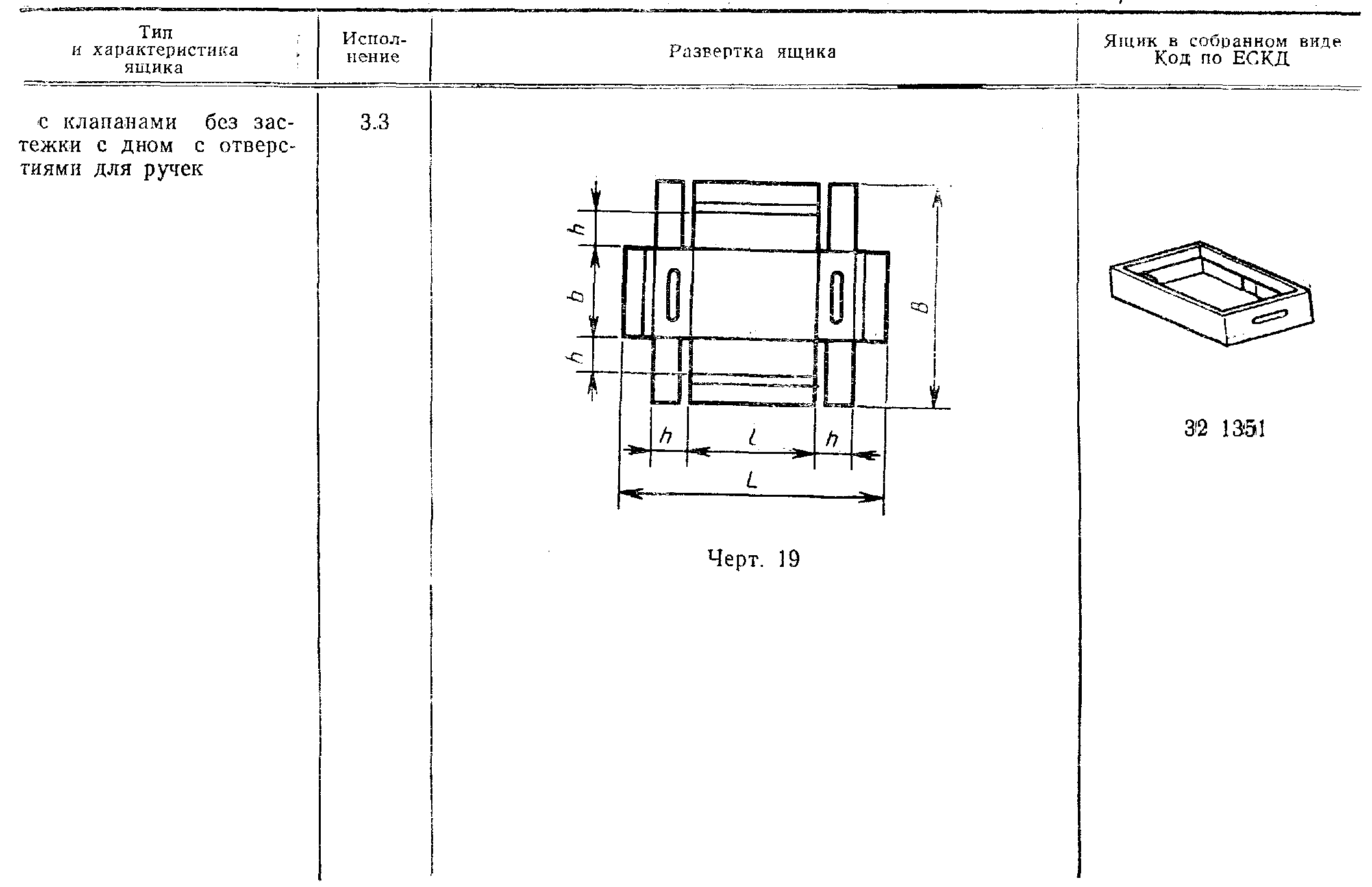

Допускается изготовлять ящики других типов, приведенных в приложении 2.
1.2. Внутренние и наружные размеры ящиков устанавливают в нормативно-технической документации на конкретные виды ящиков с учетом массы, габаритов, особенностей упаковываемой продукции, с учетом требований ГОСТ 21140.
1.3. Отношение длины ящика к его ширине рекомендуется принимать не более 2,5:1; отношение высоты к ширине - не более 2:1 и не менее 0,5:1. Изготовление ящиков высотой менее 100 мм или с другим соотношением сторон допускается для изделий, конструкция, размеры, а также требования к упаковке которых не позволяют выполнить указанные выше требования.
1.4. Допускаемые отклонения внутренних размеров ящиков не должны превышать:
3 мм для ящиков, изготовленных из гофрированного картона типа Т по ГОСТ 7376;
5 мм - для ящиков, изготовленных из картона типа П по ГОСТ 7376.
1.5. Зазор в стыке наружных клапанов при сборке ящиков исполнений А, Г, Д, Е, Ж, З (табл. 1), изготовленных из картона типа Т, должен быть не более 5 мм, типа П - не более 10 мм.
Допускается зазор в стыке наружных клапанов до 20 мм для ящиков с продукцией, упакованной в потребительскую тару и ящиков, укомплектованных обечайками, прокладками (см. черт. 21, 28 приложения 5).
1.6. Ящики применяют со вспомогательными упаковочными вредствами: обечайками, вкладышами, перегородками, решетками, прокладками, амортизаторами (приложение 5).
Допускаются другие конструкции вспомогательных упаковочных средств.
Конструкции и размеры вспомогательных упаковочных средств устанавливают в нормативно-технической документации или чертежах на ящики для конкретных видов продукции.
Условные обозначения размеров, применяемые в чертежах
L - длина развертки, мм;
l - длина ящика, мм;
h - высота ящика, мм;
f - величина перекрытия клапанов, определяемая конструктивно;
В - ширина развертки, мм;
b - ширина ящика, мм;
(исполнения А, Г, Д, Е, Ж, 3);
(исполнения Б, Г);
(исполнение В);
(исполнение Е);
а - ширина просечки 4 - 8 мм;
с - ширина соединительного клапана 35 - 45 мм.
Примечание. В ящике исполнения Ж размеры l, b корпуса 1 увеличивают с учетом толщины картона корпуса 2.
2.1. Ящики должны изготовляться в соответствии с требованиями настоящего стандарта по нормативно-технической документации или чертежам на ящики для конкретных видов продукции, утвержденным в установленном порядке.
2.2.1. Показатели механической прочности ящиков: сопротивление сжатию или прочность при штабелировании, сопротивление ударам при свободном падении, горизонтальному удару устанавливают в нормативно-технической документации на ящики для конкретных видов продукции, в зависимости от способности продукции воспринимать или не воспринимать нагрузку при штабелировании.
2.2.2. Способность продукции воспринимать нагрузку при штабелировании устанавливают в нормативно-технической документации на упаковываемую продукцию с учетом требований, предъявляемых к ее упаковке, хранению и транспортированию.
2.2.3. Для ящиков в зависимости от вида упаковываемой продукции предусматривают показатели механической прочности, указанные в табл. 2.
Наименование показателей |
Ящики для продукции |
Методы испытаний |
|||||
воспринимающей нагрузку при штабелировании |
не воспринимающей нагрузку при штабелировании |
||||||
маркированные "Хрупкое, осторожно" |
не маркированные "Хрупкое, осторожно" |
маркированные "Хрупкое, осторожно" |
не маркированные "Хрупкое, осторожно" |
||||
| Сопротивление сжатию | - |
- |
+ |
+ |
По ГОСТ 18211 | ||
| Сопротивление ударам при свободном падении | - |
+ |
- |
+ |
По ГОСТ 18425 | ||
| Сопротивление горизонтальному удару | + |
- |
+ |
- |
По ГОСТ 25064 | ||
| Прочность при штабелировании | - |
- |
+ |
+ |
По ГОСТ 25014 | ||
Примечание. ( + ) испытание проводят; (-) испытание не проводят.
Допускается в нормативно-технической документации на ящики для конкретных видов продукции устанавливать другие показатели с их нормами.
2.2.4. Усилие сопротивления ящиков сжатию (Р), в ньютонах (H) должно быть не ниже вычисленного по формуле
,где K - коэффициент запаса прочности, учитывающий нагрузки, возникающие при транспортировании и хранении и равный:
1,6 - при хранении продукции до 30 дней;
1,65 - при хранении продукции от 31 до 100 дней;
1,85 - если срок хранения продукции в нормативно-технической документации не оговорен;
m - предельная масса груза в ящике, кг;
Н - высота штабеля, см;
- наружная высота ящика, см.
Высоту штабеля (H) устанавливают в нормативно-технической документации на ящики для конкретных видов продукции с учетом свойств упаковываемой продукции полной вместимости или грузоподъемности транспортных средств.
Если высота штабеля не установлена, то при определении расчетного усилия сопротивления сжатию ее принимают равной не менее 250 см. Наружную высоту ящика (
) принимают равной внутренней его высоте плюс 1,0 см для ящика, изготовленного из картона типа Т; 2,0 см - из картона типа П.
2.2.5. Массу груза (М), которую должны выдерживать ящики, при определении сопротивления сжатию при штабелировании в Н вычисляют по формуле
,где
- коэффициент 0,82, учитывающий условия нагрузки ящиков в штабеле;
Р - усилие сопротивления ящика сжатию, Н, рассчитанное по формуле п. 2.2.4.
При определении прочности при штабелировании время выдержки ящика под нагрузкой 30 мин.
2.2.6. Показатель сопротивления ящиков горизонтальному удару устанавливают в нормативно-технической документации на ящики для конкретных видов продукции. При этом расстояние, проходимое тележкой, должно быть равно 0,6 м.
Если в нормативно-технической документации нет других указаний, то последовательность и количество ударов устанавливают по ГОСТ 25064, при этом скорость соударения принимают не менее 1,4 м/с.
2.2.7. Высота сбрасывания ящиков при определении числа ударов при свободном падении должна соответствовать указанной в табл. 3. Число и последовательность сбрасываний устанавливают в нормативно-технической документации на ящики для конкретных видов продукции.
Наименование показателя |
Масса продукции в ящике, кг |
||||||
св. 7,5 до 10 |
св. 10 до 15 |
св. 15 до 20 |
св. 20 до 25 |
св. 25 до 30 |
св. 30 до 35 |
св. 35 до 40 |
|
| Высота сбрасывания, мм | 1000 |
800 |
700 |
650 |
600 |
550 |
500 |
2.2.8. Ящики изготовляют из одного листа картона.
Допускается изготовлять ящики из двух и более листов картона при условии обеспечения норм показателей механической прочности, устанавливаемых в нормативно-технической документации на ящики для конкретных видов продукции.
2.2.9. Направление гофров картона должно быть параллельно высоте ящика.
Ящики для продукции, воспринимающей нагрузку при штабелировании, могут иметь другое направление гофров.
2.2.10. На развертке ящиков наносят линии рилевки (сгиба). Линии рилевки наносят равномерно и четко по всей длине. Они должны быть взаимно перпендикулярными и обеспечивать формирование ящиков с заданными внутренними размерами.
Величина отклонения от перпендикулярности линий рилевки не должна превышать 10 мм на 1 м длины линии.
2.2.11. Ящики по соединительному клапану сшивают или склеивают, или сшивают и склеивают.
2.2.12. Вид скрепления ящика и исполнение соединительного клапана устанавливают в нормативно-технической документации или рабочих чертежах на ящики для конкретных видов продукции (приложение 4).
2.2.13. Скобы располагают под любым углом, параллельно или перпендикулярно высоте ящика.
Расстояние от крайних скоб до поперечных кромок соединительного клапана должно быть не более 25 мм, до продольных кромок - не менее 5 мм.
Расстояние между скобами в миллиметрах должно быть не более:
60 - при массе упаковываемой продукции до 10 кг;
45 " " " " " 20 кг;
35 " " " " св. 20 кг.
При комбинированном шве (сшивка и склейка) расстояние между скобами устанавливают в нормативно-технической документации или чертежах на конкретные виды ящиков.
2.2.14. В ящиках не допускаются:
смещение высечки клапанов по высоте ящиков более 10 мм;
задиры поверхностного слоя с наружной стороны ящика площадью более 100
на 1
площади;
расклейка картона более 50
на 1
площади;
разрывы, разрезы, расслоение кромок клапана более 10 м от края кромки, пятна размером более 20 мм в наибольшем измерении.
На поверхности ящика допускаются вмятины, образующиеся от транспортных ремней, при сшивке, склейке или упаковывании ящиков в кипы.
2.2.15. Клапаны ящиков должны выдерживать не менее 10-ти двойных перегибов на 180° без образования трещин.
Допускаются трещины длиной не более 25 мм с внутренней стороны поверхности ящика без обнажения гофрированного слоя по линии сгиба клапана.
Примечание. Пункт 2.2.15 действует до 01.01.94.
2.2.16. На наружную поверхность ящиков допускается наносить художественное оформление в соответствии с образцом-эталоном.
2.3.1. Для изготовления ящиков и комплектующих изделий применяют гофрированный картон типа Т или П по ГОСТ 7376.
Допускается применять комплектующие изделия из других материалов и видов картона.
Для вкладышей и обечаек (черт. 21, 22) руководствуются требованиями пп. 2.2.9 - 2.2.11; 2.3.6; 2.3.7; 4.4.
2.3.2. Ящики, применяемые для продукции, не воспринимающей нагрузку при штабелировании, изготовляют из гофрированного картона по ГОСТ 7376 с сопротивлением торцовому сжатию вдоль гофров указанному в табл. 6 приложения 3.
2.3.3. Ящики, применяемые для продукции, воспринимающей нагрузку при штабелировании, изготовляют из гофрированного картона по ГОСТ 7376 с сопротивлением продавливанию (удельным сопротивлением разрыву по линии рилевки) указанному в табл. 7 приложения 3.
Примечание. Пункт 2.3.3 в части удельного сопротивления разрыву по линии рилевки действует с 01.01.94.
2.3.4. Ящики, предназначенные для продукции, не воспринимающей нагрузку при штабелировании, в которых предусматривается применение вкладышей, решеток, перегородок (приложение 5, черт. 22 - 27) изготовляют из гофрированного картона по ГОСТ 7376 с сопротивлением торцовому сжатию вдоль гофров указанному в табл. 6 приложения 3.
2.3.5. Марку картона для изготовления ящиков и комплектующих изделий предусматривают в нормативно-технической документации или рабочих чертежах на ящики для конкретных видов продукции.
2.3.6. Для сшивки ящиков применяют проволоку диаметром 0,7 - 1,0 мм по ГОСТ 3282 или стальную плющеную ленту шириной 2,5 мм и толщиной 0,4 - 0,6 мм по ГОСТ 10234.
2.3.7. Для склейки ящиков применяют поливинилацетатную дисперсию по ГОСТ 18992.
Допускаются другие материалы, обеспечивающие качество склейки и сшивки ящика.
2.4.1. В комплект ящика входят вспомогательные упаковочные средства.
Допускается по согласованию с потребителем поставлять ящики без вспомогательных упаковочных средств.
2.5.1. На ящики должна быть нанесена маркировка, характеризующая тару по ГОСТ 14192.
2.5.2. Транспортная маркировка - по ГОСТ 14192.
2.6.1. Ящики и вспомогательные упаковочные средства упаковывают в кипы и транспортные пакеты.
Допускается по согласованию с потребителем при формировании транспортных пакетов ящики и вспомогательные упаковочные средства в кипы не упаковывать.
В каждой кипе должны быть ящики или вспомогательные упаковочные средства одного размера.
2.6.2. Кипы обвязывают полипропиленовым шнуром или лентой по нормативно-технической документации.
Допускается обвязывать кипы другими обвязочными материалами при условии соблюдения качества обвязки.
Кипу обвязывают по одной из сторон одним или двумя поясами. Допускается обвязывать кипы крестообразно.
3.1. Ящики принимают партиями. Партией считают количество ящиков одного исполнения и размера, оформленное одним документом о качестве.
Документ о качестве должен содержать:
товарный знак и наименование предприятия-изготовителя;
исполнение и размеры ящика;
обозначение нормативно-технического документа на ящики для конкретного вида продукции;
штамп отдела технического контроля.
3.2. При контроле качества ящиков проводят приемосдаточные и периодические испытания.
При приемосдаточных испытаниях проводят контроль внешнего вида ящиков, качества склейки и сшивки, размеров, числа двойных перегибов по линии рилевки (сгиба) клапанов.
Для контроля ящиков из разных мест партии отбирают выборку в объемах, указанных в табл. 4.
3.3. Партию принимают по результатам контроля первой выборки, если количество ящиков, не соответствующих требованиям настоящего стандарта, в первой выборке меньше или равно приемочному числу, указанному в табл. 4, и бракуют, если это количество больше или равно браковочному числу, указанному в табл. 4.
шт. | |||||
| Объем партии | Выборка |
Объем выборки |
Общий объем выборки |
Приемочное число |
Браковочное число |
| До 1200 | 1 |
50 |
50 |
1 |
4 |
2 |
30 |
100 |
4 |
5 |
|
| Св. 1201 до 3200 | 1 |
80 |
80 |
2 |
5 |
2 |
80 |
100 |
6 |
7 |
|
| " 3201 " 10000 | 1 |
125 |
125 |
3 |
7 |
2 |
125 |
250 |
8 |
9 |
|
| " 10000 | 1 |
200 |
200 |
5 |
9 |
2 |
200 |
400 |
12 |
13 |
|
Если количество ящиков, не соответствующих требованиям настоящего стандарта, в выборке больше приемочного, но меньше браковочного числа, указанных в табл. 4, то отбирают вторую выборку.
Партию принимают по результатам контроля второй выборки, если количество ящиков, не соответствующих требованиям настоящего стандарта, в двух выборках меньше или равно приемочному числу, указанному в табл. 4, и бракуют, если это количество больше или равно браковочному числу, указанному в табл. 4.
3.4. При периодических испытаниях контролируют показатели качества ящиков в соответствии с табл. 2.
Периодические испытания проводят не реже двух раз в год.
При получении неудовлетворительных результатов периодические испытания переводят в приемосдаточные до получения положительных результатов на трех партиях подряд.
Результаты периодических испытаний оформляют протоколом.
Порядок выбора типоразмеров из всей номенклатуры изготовляемых ящиков определяется предприятием-изготовителем.
3.5. Допускается в нормативно-технической документации на ящики для конкретных видов продукции устанавливать другие планы и порядок проведения приемочного статистического контроля качества ящиков по ГОСТ 18242, а также устанавливать показатели и порядок проведения периодических испытаний.
3.6. При разногласиях в опенке качества ящиков контроль проводят по п. 3.4.
4.1. Если в нормативно-технической документации на ящики для конкретных видов продукции нет других указаний, то кондиционирование проводят по режиму 6 ГОСТ 21798 в течение 24 ч.
4.2. Количество образцов для контроля должно соответствовать указанному в нормативно-технической документации на ящики для конкретных видов продукции.
4.3. Внешний вид, качество склейки и сшивки ящиков контролируют визуально.
4.4. Внутренние размеры ящиков, обечаек, вкладышей, смещение высечки клапанов ящиков контролируют измерением расстояния между ближайшими параллельными осями рилевок развертки ящика (приложение 1) за вычетом припусков по линии рилевки.
4.5. Для определения числа двойных перегибов по линии рилевки (сгиба) клапанов ящики в сложенном виде кладут на плоскую поверхность и 10 раз перегибают клапаны по ширине ящика на 180°.
4.6. Соответствие ящиков пп. 1.3; 1.4; 1.5; 2.2.13; 2.2.14; 2.2.15 контролируют измерением линейкой по ГОСТ 427 или рулеткой по ГОСТ 7502 с погрешностью не более 1,0 мм.
4.7. Контроль механической прочности ящиков проводят:
определением сопротивления сжатию по ГОСТ 18211 с приложением сжимающих нагрузок перпендикулярно к дну и крышке;
определением прочности при штабелировании по ГОСТ 25014.
Прочность при штабелировании проверяют при отсутствии пресса для испытания ящиков на определение показателя сопротивления сжатию;
определение сопротивления ударам при свободном падении - по ГОСТ 18425;
определение сопротивления горизонтальному удару - по ГОСТ 25064.
5.1. Ящики и вспомогательные упаковочные средства транспортируют всеми видами транспорта в чистых, сухих, крытых транспортных средствах в соответствии с правилами перевозки грузов, действующими на соответствующем виде транспорта.
5.2. Допускается по согласованию с потребителем транспортирование кип без формирования в транспортные пакеты.
5.3. Ящики и вспомогательные упаковочные средства хранят в закрытых помещениях.
Условия хранения - 2, 3 по ГОСТ 15150.
6.1. Ящики с упакованной продукцией должны быть укупорены.
Укупоривание ящиков производят оклеиванием клеевой лентой, обтягиванием металлической или полимерной лентой, склеиванием или сшивкой скобами между собой клапанов ящика (см. приложение 6).
Допускаются другие виды укупоривания ящиков с продукцией.
6.2. Ящики с упакованной продукцией укладывают в штабели без смещений.
Усилие сопротивления ящиков сжатию (Р), Н |
Сопротивление торцовому сжатию гофрированного картона вдоль гофров, кН/м при значениях К_1 ящика, не менее |
||||||||||||||
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
15 |
16 |
17 |
18 |
19 |
20 |
|
До 1000 |
3,3 |
2,8 |
2,4 |
2,2 |
2,2 |
2,2 |
2,2 |
2,2 |
2,2 |
2,2 |
2,2 |
2,2 |
2,2 |
2,2 |
2,2 |
1001 - 1250 |
4,1 |
3,5 |
3,1 |
2,7 |
2,5 |
2,2 |
2,2 |
2,2 |
2,2 |
2,2 |
2,2 |
2,2 |
2.2 |
2,2 |
2,2 |
1251 - 1500 |
4,9 |
4,2 |
3,8 |
3,3 |
3,0 |
2,7 |
2,5 |
2.3 |
2,2 |
2,2 |
2,2 |
2,2 |
2,2 |
2,2 |
2,2 |
1501 - 1750 |
5,7
───3,8
|
4,9
───3,2
|
4,3 |
3,8 |
3,4 |
3,1 |
2,9 |
2,6 |
2,5 |
2,3 |
2,2 |
2,2 |
2,2 |
2,2 |
2,2 |
1751 - 2000 |
6,6
───4,3
|
5,6
───3,6
|
4,9
───3,2
|
4,3 |
3,9 |
3,6 |
3,3 |
3,0 |
2,8 |
2,6 |
2,5 |
2,3 |
2,2 |
2,2 |
2,2 |
2001 - 2250 |
7,4
───4,8
|
6,3
───4,1
|
5,5
───3,6
|
4,9
───3,2
|
4,4 |
4,0 |
3,7 |
3,4 |
3.2 |
3,0 |
2,8 |
2,6 |
2,5 |
2,3 |
2,2 |
2251 - 2500 |
8,2
───5,4
|
7,0
───4,6
|
6,1
───4,0
|
5,5
───3,6
|
4,9
───3,2
|
4,5
───4,9
|
4,1 |
3,8 |
3,5 |
3,3 |
3,1 |
2,9 |
2,7 |
2,6 |
2,5 |
2501 - 2750 |
9,0
───5,9
|
7,7
───6,0
|
6,8
───4,4
|
6,0
───3,9
|
5,4
───3,5
|
4,9
───3,2
|
4,6 |
4,2 |
3,8 |
3,6 |
3,4 |
3,2 |
3,0 |
2.8 |
2,7 |
2751 - 3000 |
9,8
───6,4
|
8,4
───5,5
|
7,4
───4,8
|
6,6
───4,3
|
5,8
───3,8
|
5.4
───3,5
|
4,9
───3,2
|
4,6 |
4,2 |
3,9 |
3,7 |
3,5 |
3,3 |
3,1 |
3,0 |
3001 - 3250 |
10,6
───6,9
|
9,1
───5,9
|
8,0
───5,2
|
7,1
───4,6
|
6,3
───4,1
|
5,8
───3,8
|
5,4
───3,5
|
4,9
───3,2
|
4.6 |
4,3 |
4,0 |
3.8 |
3,6 |
3,4 |
3,2 |
3251 - 3500 |
11,5
───7,5
|
9,8
───6,4
|
8,6
───5,6
|
7,6
───5,0
|
6,8
───4,4
|
6,3
───4,1
|
5,7
───3,8
|
5,3
───3,5
|
4,9
───3,2
|
1,6 |
4,3 |
4,0 |
3,8 |
3,6 |
3,4 |
3501 - 3750 |
12,3
───8,0
|
10,5
───6,8
|
9,2
───6,0
|
8,2
───5,4
|
7,3
───4,7
|
6,7
───4,3
|
6,1
───4,0
|
5,7
───3,8
|
5,3
───3,5
|
4,9
───3,2
|
4,6 |
4,3 |
4,1 |
3,9 |
3,7 |
3751 - 4000 |
13,1
───8,5
|
11,2
───7,3
|
9,8
───6,4
|
8,7
───5,7
|
7,7
───5,1
|
7,2
───4,6
|
6,6
───4,3
|
6,1
───4,0
|
5,6
───3,8
|
5,2
───3,4
|
4,9
───3,2
|
4,6 |
4,4 |
4,1 |
3,9 |
4001 - 4250 |
13,9
───9,1
|
11,9
───7,8
|
10,4
───6,8
|
9,3
───6,0
|
8,3
───5,4
|
7,6
───4,9
|
7,0
───4,5
|
6,4
───4,2
|
6,0
───3,9
|
5,6
───3,6
|
5,2
───3,4
|
4,9
───3,2
|
4,6 |
4,4 |
4,2 |
4251 - 4500 |
14,7
───9,6
|
12,6
───8,2
|
11,0
───7,2
|
9,8
───6,4
|
8,8
───5,6
|
8,0
───5,2
|
7,4
───4,8
|
6,8
───4,4
|
6,3
───4,1
|
5,9
───3,8
|
5,5
───3,6
|
5,2
───3,4
|
4,9
───3,2
|
4,6 |
4,4 |
4501 - 4750 |
15,6
────10,1
|
13,3
───8,7
|
11,6
───7,6
|
10,4
───6,7
|
9,3
───6,1
|
8,5
───5,5
|
7,8
───5,1
|
7,2
───4,7
|
6,7
───4,3
|
6,2
───4,0
|
5,8
───3,8
|
5,5
───3,6
|
5,2
───3,4
|
4,9
───3,2
|
4,7 |
4751 - 5000 |
16,4
────10,6
|
14,0
───9,1
|
12,3
───8,0
|
10,9
───7,1
|
9,8
───6,4
|
8,9
───5,8
|
8,2
───5,4
|
7,6
───5,0
|
7,0
───4,6
|
6,6
───4,2
|
6,1
───4,0
|
5,8
───3,8
|
5,5
───3,6
|
5,2
───3,3
|
4,9
───3,2
|
Предельная масса груза в ящике, кг |
Сопротивление продавливанию МПа (кгс/см2) в числителе, удельное сопротивление разрыву по линии рилевки в поперечном направлении кН/м в знаменателе, при минимальном одном из размеров (длины, ширины и высоты) мм, не менее |
|||||||||
до 125 |
125-150 |
151 - 175 |
176-200 |
201-225 |
226-250 |
251-275 |
276-300 |
301-325 |
326-350 |
|
7,5 до 10,0 |
1,1(11,0)
─────────8
|
0,9(9,0)
────────6
|
0,9(9,0)
─────────6
|
0,7(7,0)
─────────4
|
0,7(7,0)
─────────4
|
0,7(7,0)
─────────4
|
0,7(7,0)
─────────4
|
0,7(7,0)
─────────4
|
0,7(7,0)
─────────4
|
0,7(7,0)
─────────4
|
11 " 15 |
1,3(13,0)
─────────10
|
1,1(11,0)
─────────8
|
0,9(9,0)
─────────6
|
0,9(9,0)
─────────6
|
0,9(9,0)
─────────6
|
0,7(7,0)
─────────4
|
0,7(7,0)
─────────4
|
0,7(7,0)
─────────4
|
0,7(7,0)
─────────4
|
0,7(7,0)
─────────4
|
16 " 20 |
1,5(15,0)
─────────12
|
1,3 (13,0)
─────────10
|
1,1(11,0)
─────────8
|
1,1(11,0)
─────────8
|
0,9(9,0)
─────────6
|
0,9(9,0)
─────────6
|
0,9(9,0)
─────────6
|
0,7(7,0)
─────────4
|
0,7(7,0)
─────────4
|
0,7(7,0)
─────────4
|
21 " 25 |
1,7(17,0)
─────────14
|
1,5(15,0)
─────────12
|
1,3(13,0)
─────────10
|
1,1(11,0)
─────────8
|
1,1(11,0)
─────────8
|
0,9(9,0)
─────────6
|
0,9(9,0)
─────────6
|
0,9(9,0)
─────────6
|
0,9(9,0)
─────────6
|
0,9(9,0)
─────────6
|
26 " 30 |
2,0(20,0)
─────────16
|
1,7(17,0)
─────────14
|
1,5(15,0)
─────────12
|
1,3(13,0)
─────────10
|
1,1(11,0)
─────────8
|
1,1(1(1,0)
─────────8
|
0,9(9,0)
─────────6
|
0,9(9,0)
─────────6
|
0,9(9,0,)
─────────6
|
0,9(9,0)
─────────6
|
31 " 35 |
2,0(20,0)
─────────16
|
1,7(17,0)
─────────14
|
1,5(15,0)
─────────16
|
1,3(13,0)
─────────10
|
1,1(11,0)
─────────8
|
1,1(11,0)
─────────8
|
1,1(11,0)
─────────8
|
0,9(9,0)
─────────6
|
0,9(9,0)
─────────6
|
0,9(9,0)
─────────6
|
36 " 40 |
2,0(20,0)
─────────16
|
1,7(17,0)
─────────14
|
1,5(15,0)
─────────12
|
1,3(13,0)
─────────10
|
1,3(13,0)
─────────10
|
1,1(11,0)
─────────8
|
1,1(11,0)
─────────8
|
0,9(9,0)
─────────6
|
0,9(9,0)
─────────6
|
0,9(9,0)
─────────6
|
Примечания:
1. Для ящиков, предназначенных для упаковывания продукции массой свыше 40 кг, а также для ящиков типов, приведенных в приложении 2, марку картона определяют экспериментально.
2. Ящики, у которых минимальный размер превышает 350 мм, определяют по 350 мм.
3. Ширина обечайки в миллиметрах должна быть не менее 0,8 наружной ширины ящика
4. Ящики, у которых плоские слои гофрированного картона вырабатывают по ГОСТ 7420, с добавлением в композиции коротковолокнистого сырья (одубина, тростник, лиственная целлюлоза), допускается изготовлять из картона с показателями на одну марку ниже предусмотренных табл. 7.
Коэффициент
вычисляют по формуле
,где F - площадь основания ящика, равная (
),
;
L - периметр ящика, равный 2 (b + l), см;
l, b, h - внутренние размеры ящика (соответственно - длина, ширина, высота), см.
При
менее 6, сопротивление торцовому сжатию определяют по 6,0;
более 20,0 - по 20,0.
С промежуточными значениями
до 0,5 - по меньшему значению; равному 0,5 и выше - по большему.
При усилии сопротивления ящиков сжатию свыше 5000 Н, а также ящиков телескопических, футлярных типов и лотков величина торцового сжатия определяется экспериментально.
В числителе указана величина сопротивления торцовому сжатию для изготовления ящиков без применения комплектующих изделий.
В знаменателе указана величина сопротивления торцовому сжатию гофрированного картона для изготовления ящиков с применением комплектующих изделий (черт. 22 - 27).
При промежуточных значениях показателя сопротивления торцовому сжатию до 0,5 устанавливают марку по меньшему значению; более 0,5 - по большему.
При одинаковом значении показателя сопротивления торцовому сжатию 3- и 5-слойного гофрированного картона 5-слойный картон используют при наличии требования к упаковываемой продукции, маркированной "Хрупкое, осторожно".
Усилие сопротивления сжатию (Р) ящиков, в которых плоские слои гофрированного картона вырабатывают по ГОСТ 7420 с добавлением в композиции коротковолокнистого сырья (одубина, тростник, лиственная целлюлоза), рассчитывают по п. 2.2.4 при коэффициенте запаса прочности (К), равном 1,5.
