Межгосударственный стандарт ГОСТ 6507-90"Микрометры. Технические условия"(утв. постановлением Госстандарта СССР от 25 января 1990 г. N 86)

Micrometers. Specifications

Дата введения 1 января 1991 г.
Взамен ГОСТ 6507-78
Настоящий стандарт распространяется на микрометры с ценой деления 0,01 и 0,001 мм.
Требования настоящего стандарта являются обязательными.
(Измененная редакция, Изм. N 1).

1. Типы. Основные параметры и размеры

1.1. Микрометры должны быть изготовлены следующих типов:

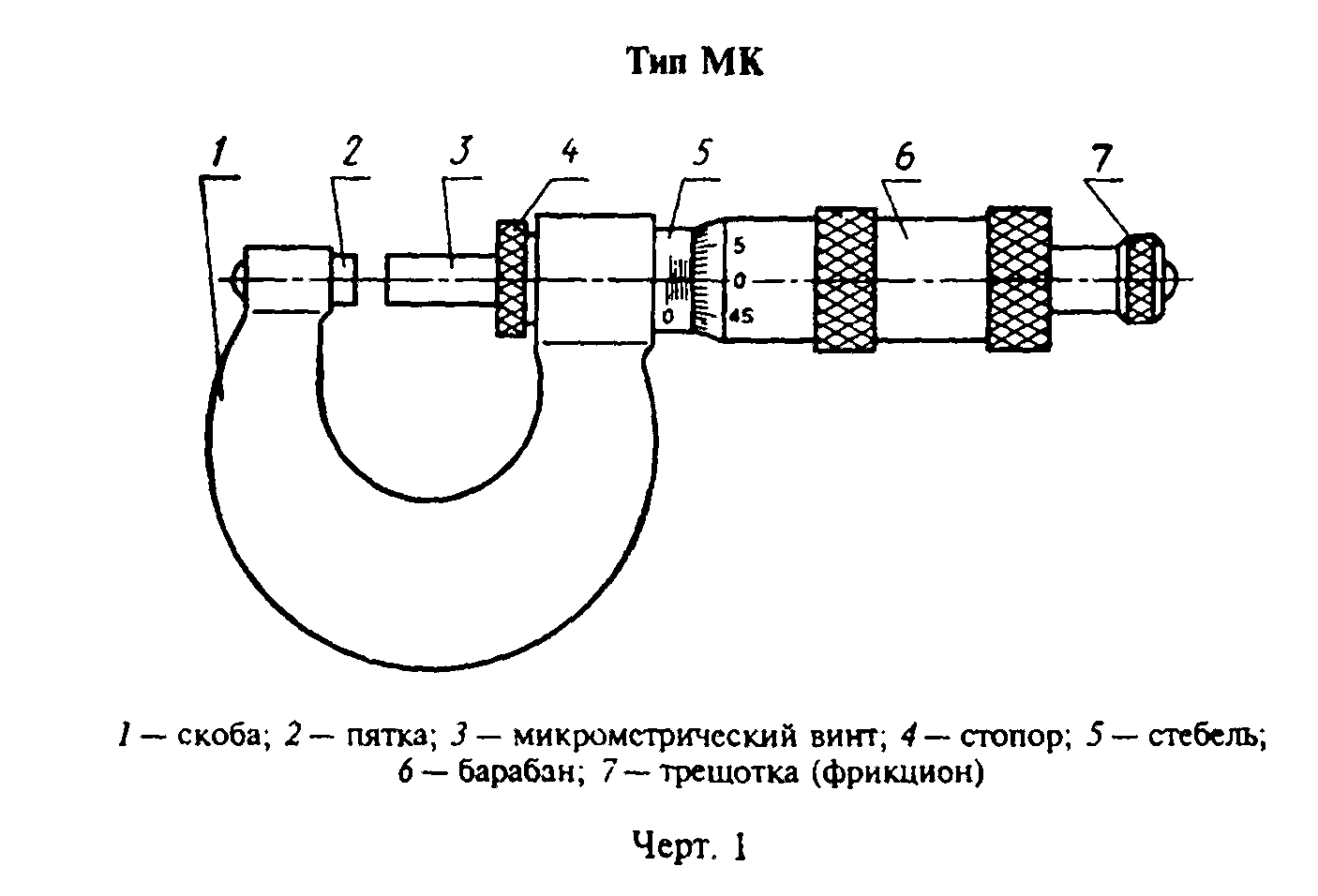

МК - гладкие для измерения наружных размеров изделий (черт. 1);
МЛ - листовые с циферблатом для измерения толщины листов и лент (черт. 2);
МТ - трубные для измерения толщины стенок труб (черт. 3);

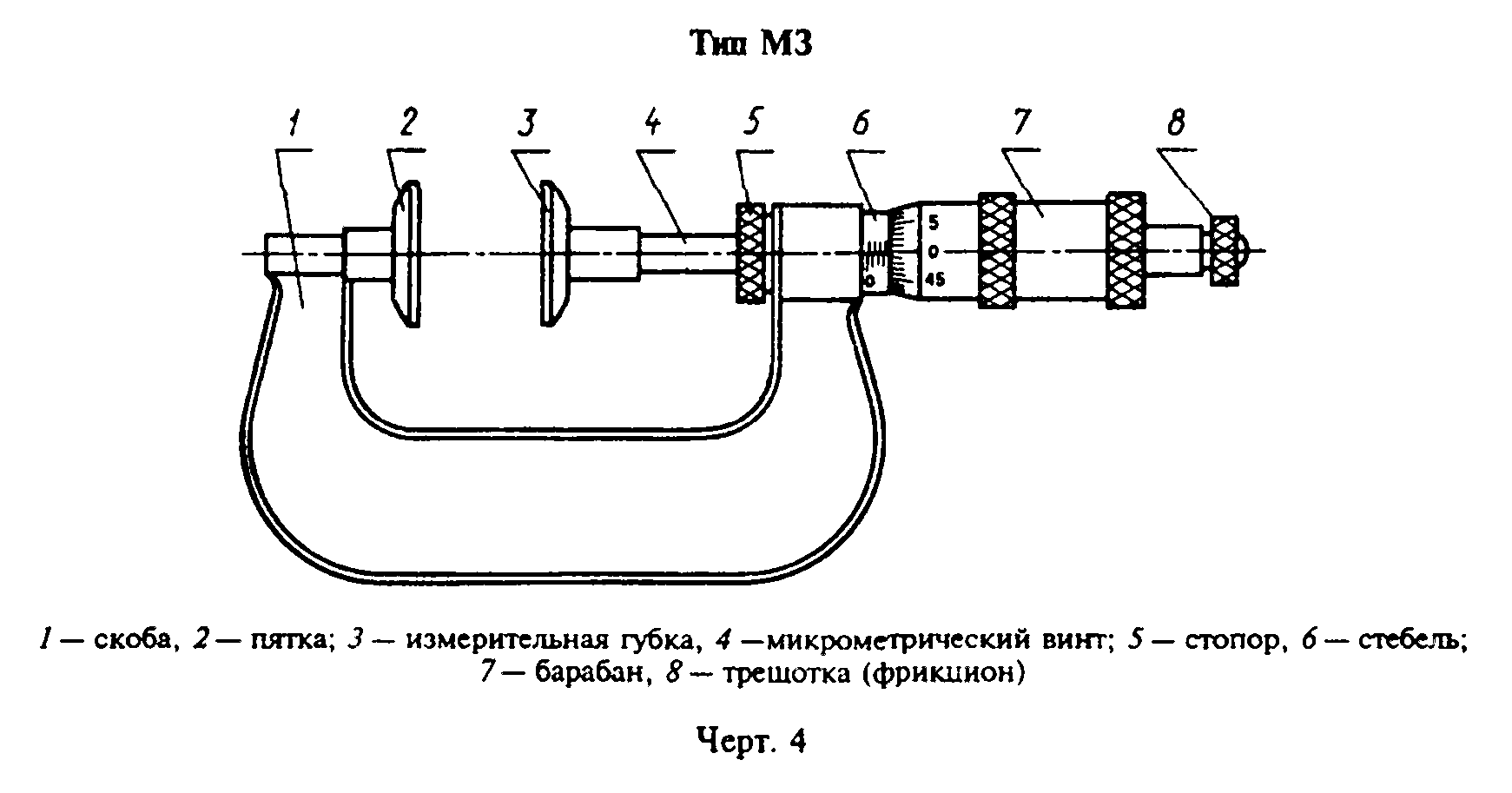

МЗ - зубомерные для измерения длины общей нормали зубчатых колес с модулем от 1 мм (черт. 4);
МГ - микрометрические головки для измерения перемещения (черт. 5);
МП - микрометры для измерения толщины проволоки (черт. 6).
Примечание. Наименьший внутренний диаметр труб, измеряемых микрометром типа МТ, должен быть 8 или 12 мм.
1406 × 956 пикс.     Открыть в новом окне
1569 × 943 пикс.     Открыть в новом окне
1418 × 972 пикс.     Открыть в новом окне
1741 × 913 пикс.     Открыть в новом окне
1428 × 541 пикс.     Открыть в новом окне
1606 × 531 пикс.     Открыть в новом окне
1.2. Микрометры следует изготовлять:
- с ценой деления 0,01 мм - при отсчете показаний по шкалам стебля и барабана (черт. 1-6);
- со значением отсчета по нониусу 0,001 мм - при отсчете показаний по шкалам стебля и барабана с нониусом (черт. 7 и 8);
- с шагом дискретности 0,001 мм - при отсчете показаний по электронному цифровому отсчетному устройству и шкалам стебля и барабана (черт. 9).
1088 × 603 пикс.     Открыть в новом окне
747 × 618 пикс.     Открыть в новом окне
1303 × 675 пикс.     Открыть в новом окне
Примечание. Черт. 1-9 не определяют конструкции микрометров.
(Измененная редакция, Изм. N 1).
1.3. Основные параметры, размеры и классы точности микрометров должны соответствовать установленным в табл. 1.
Таблица 1
мм
┌───────────┬─────────────────────────────────────────────────────────┬───────────┬────────────────┐
│    Тип    │   Диапазон измерений микрометра с отсчетом показаний    │    Шаг    │  Измерительное │
│микрометра ├─────────────────────┬────────────┬──────────────────────┤микрометри-│   перемещение  │
│           │ по шкалам стебля и  │ по шкалам  │   по электронному    │  ческого  │   микровинта   │
│           │  барабана классов   │  стебля и  │ цифровому устройству │   винта   │                │
│           │      точности       │ барабана с │   классов точности   │           │                │
│           │                     │  нониусом  │                      │           │                │
│           ├───────────┬─────────┤            ├───────────┬──────────┤           │                │
│           │     1     │    2    │            │     1     │    2     │           │                │
├───────────┼───────────┴─────────┴────────────┴───────────┴──────────┼───────────┼────────────────┤
│    МК     │               0-25; 25-50; 50-75; 75-100                │    0,5    │       25       │
│           ├──────────────────────────────────┬──────────────────────┤           │                │
│           │        100-125; 125-150;         │          -           │           │                │
│           │        150-175; 175-200;         │                      │           │                │
│           │        200-225; 225-250;         │                      │           │                │
│           │        250-275; 275-300          │                      │           │                │
│           ├─────────────────────┬────────────┤                      │           │                │
│           │       300-400;      │     -      │                      │           │                │
│           │       400-500;      │            │                      │           │                │
│           │       500-600       │            │                      │           │                │
├───────────┼───────────┬─────────┴────────────┴──────────────────────┼───────────┼────────────────┤
│    МЛ     │     -     │                    0-5                      │    1,0    │        5       │
│           │           ├─────────────────────────────────────────────┤           ├────────────────┤
│           │           │                    0-10                     │           │       10       │
│           │           ├─────────────────────────────────────────────┤           ├────────────────┤
│           │           │                    0-25                     │           │       25       │
├───────────┼───────────┴─────────────────────────────────────────────┼───────────┤                │
│    МТ     │                           0-25                          │    0,5    │                │
├───────────┼─────────────────────────────────────────────────────────┤           │                │
│    МЗ     │              0-25; 25-50; 50-75; 75-100                 │           │                │
├───────────┼─────────────────────────────────────────────────────────┤           ├────────────────┤
│    МГ     │                         0-15                            │           │       15       │
│           ├─────────────────────────────────────────────────────────┤           ├────────────────┤
│           │                         0-25                            │           │       25       │
│           ├───────────┬─────────┬───────────────────────────────────┤           ├────────────────┤
│           │     -     │   0-50  │                 -                 │           │       50       │
├───────────┼───────────┴─────────┴───────────────────────────────────┤           ├────────────────┤
│    МП     │                         0-10                            │           │       10       │
└───────────┴─────────────────────────────────────────────────────────┴───────────┴────────────────┘
1.4. Диаметр гладкой части микрометрического винта должен быть 6h9, 6,5h9 или 8h9.
На концах микрометрического винта и пятки на длине до 4 мм допускается уменьшение диаметра, но не более чем на 0,1 мм.
1.5. Электрическое питание микрометров с электронным цифровым отсчетным устройством должно быть от встроенного источника питания.
Электрическое питание микрометров, имеющих вывод результатов измерений на внешние устройства, - от встроенного источника питания и (или) от сети общего назначения через блок питания.
Пример условного обозначения гладкого микрометра с диапазоном измерения 25-50 мм 1-го класса точности:
Микрометр МК50-1 ГОСТ 6507-90
То же, микрометрической головки с нониусом с диапазоном измерения 0-25 мм:
Микрометр МГ Н25 ГОСТ 6507-90
То же, гладкого микрометра с электронным цифровым отсчетным устройством с диапазоном измерения 50-75 мм:
Микрометр МК Ц75 ГОСТ 6507-90
1.4, 1.5. (Измененная редакция, Изм. N 1).

2. Технические требования

2.1. Характеристики

2.1.1. Общие требования
2.1.1.1. Микрометры изготовляют в соответствии с требованиями настоящего стандарта по конструкторской документации, утвержденной в установленном порядке.
2.1.1.2. Измерительное усилие для микрометров типов МЛ, МТ и МЗ должно быть не менее 3 и не более 7 Н, а для микрометров остальных типов - не менее 5 и не более 10 Н.
Колебание измерительного усилия для микрометров всех типов не должно превышать 2 Н.
2.1.1.3. Предел допускаемой погрешности микрометра в любой точке диапазона измерений при нормируемом измерительном усилии и температуре, не превышающей значений, установленных в табл. 2, а также допускаемое изменение показаний микрометра от изгиба скобы при усилии 10 Н, направленном по оси винта, должны соответствовать установленным в табл. 3.
Таблица 2
┌───────────────────────────────────┬────────────────────────────────────┐
│     Верхний предел измерений      │Допускаемое отклонение температуры  │
│          микрометра, мм           │            от 20°С, °С             │
├───────────────────────────────────┼────────────────────────────────────┤
│До 150                             │                +-4                 │
│                                   │                                    │
│Св. 150 " 500                      │                +-3                 │
│                                   │                                    │
│  "    500 " 600                   │                +-2                 │
└───────────────────────────────────┴────────────────────────────────────┘
Таблица 3
