Дата введения 1 января 1980 г.

Взамен ГОСТ 18477-73

Настоящий стандарт распространяется на универсальные унифицированные контейнеры, предназначенные для перевозки грузов преимущественно без транспортной тары железнодорожным, водным и автомобильным транспортом, включая крупнотоннажные контейнеры кодов 00-04, 10, 11, 13, 50-53 по ГОСТ 25290, а также на универсальные малотоннажные автомобильные контейнеры для прямых перевозок указанных грузов на автомобильном транспорте.

Стандарт не распространяется на универсальные крупнотоннажные контейнеры других кодов, на универсальные контейнеры, обладающие повышенными по сравнению с устанавливаемыми настоящим стандартом размерами и массой брутто, на универсальные авиационные и специализированные (индивидуальные и групповые) контейнеры.

В стандарте полностью учтены требования международных стандартов ИСО 668, ИСО 1161, ИСО 1496-1.

Стандарт полностью соответствует СТ СЭВ 772-83.

(Измененная редакция, Изм. N 3).

1.1. В зависимости от величины массы брутто и конструкции подъемных (строповочных) устройств контейнеры должны изготовляться трех типов:

- крупнотоннажные - массой брутто от 10 т и выше с угловыми фитингами;

- среднетоннажные - массой брутто от 3 до 10 т с рымными узлами;

- малотоннажные - массой брутто менее 3 т с рымными узлами.

1.2. Основные параметры контейнеров должны соответствовать указанным в табл. 1.

Таблица 1

* Определяют расчетом в зависимости от принятой высоты контейнера.

** К строительству в СССР не приняты. Параметры учитывают при проектировании подвижного состава.

*** Повышение массы брутто контейнеров с 5 до 6 т осуществляют в сроки, устанавливаемые нормативными документами транспортных министерств.

1.1, 1,2. (Измененная редакция, Изм. N 1, 2, 3).

1.3. Контейнеры УУК-5У предназначены для перевозки грузов с объемной массой более 490  .

1.4. Крупнотоннажные и среднетоннажные контейнеры всех типоразмеров должны изготовляться закрытыми и открытыми со съемной крышей, съемным тентом или без них.

Внутренний объем открытых контейнеров типоразмеров 1СС и 1C должен быть соответственно не менее 31,5 и 29,5  , контейнеров других типоразмеров - по согласованию с транспортными министерствами.

(Измененная редакция, Изм. N 3).

1.5. (Исключен, Изм. N 2).

1.6. Условное обозначение контейнеров должно состоять из обозначения типоразмера и обозначения настоящего стандарта. В условном обозначении крупнотоннажного контейнера, кроме того, указывают код по ГОСТ 25290.

Примеры условного обозначения:

универсального унифицированного закрытого крупнотоннажного контейнера массой брутто 30,48 т, высотой 2591 мм, с естественной вентиляцией при общей площади поперечного сечения вентиляционных отверстий менее 25  номинальной длины контейнера:

1 АА ГОСТ 18477-79 код 10 ГОСТ 25290-82

То же, открытого крупнотоннажного контейнера массой брутто 24 т, высотой менее 2438 мм, с проемом в одном торце:

1СХ ГОСТ 18477-79 код 50 ГОСТ 25290-82

То же, среднетоннажного контейнера номинальной и предельной массой брутто 5 т, высотой 2400 мм:

УУК-5 ГОСТ 18477-79

То же, среднетоннажного контейнера номинальной массой брутто 3 т и предельной 5 т, высотой 2591 мм:

УУКП-3 (5) ГОСТ 18477-79

Автомобильного универсального малотоннажного контейнера массой брутто 1,25 т:

АУК-1,25 ГОСТ 18477-79.

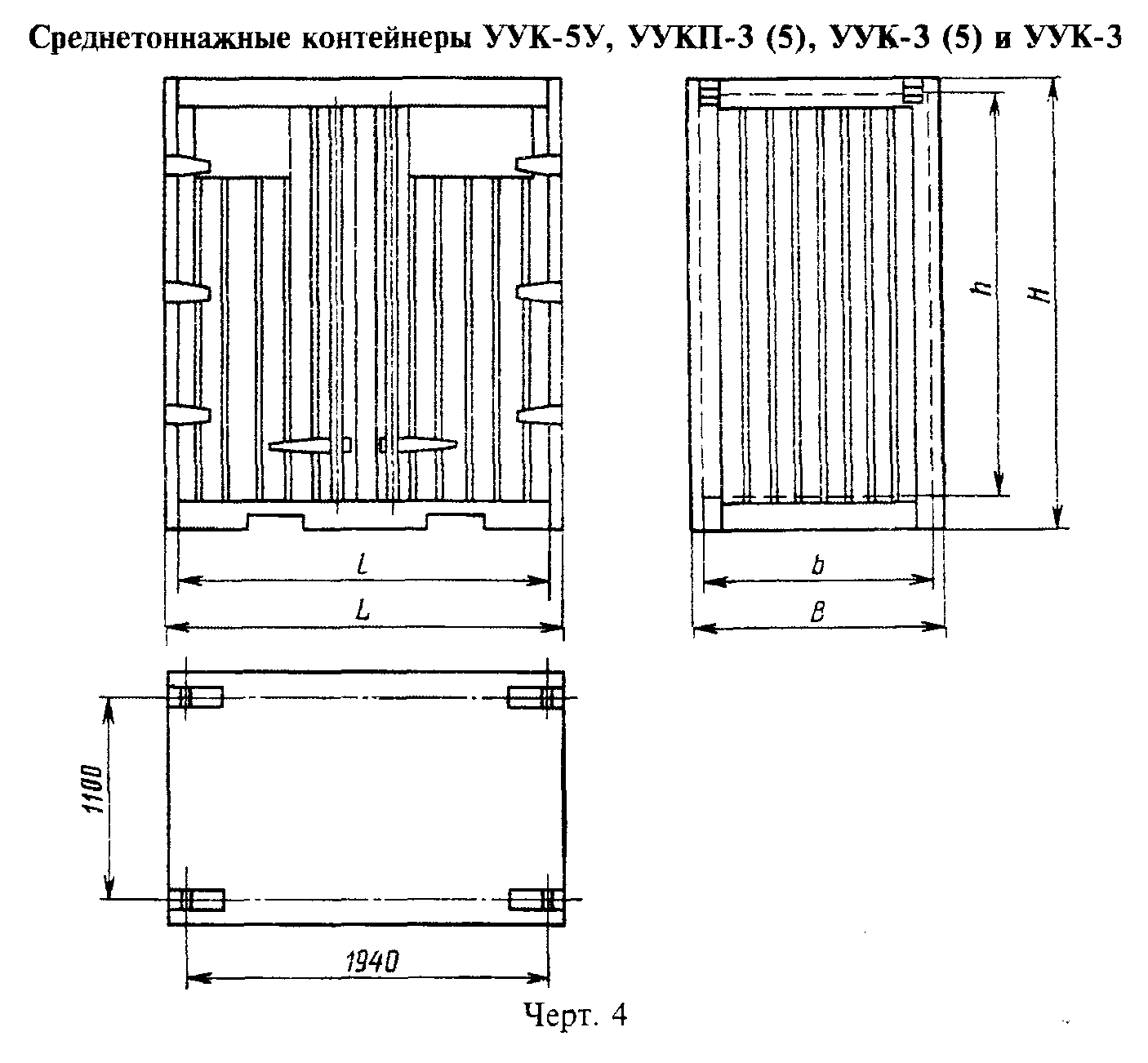

Основные наружные и внутренние размеры крупнотоннажных, среднетоннажных и малотоннажных контейнеров должны соответствовать указанным на черт. 1-6 и в табл. 2.

1881 × 1289 пикс.     Открыть в новом окне

Примечание. Черт. 1-9 не определяют конструкцию контейнера.

1569 × 1491 пикс.     Открыть в новом окне

2076 × 1556 пикс.     Открыть в новом окне

1406 × 1302 пикс.     Открыть в новом окне

1374 × 1419 пикс.     Открыть в новом окне

1061 × 1374 пикс.     Открыть в новом окне

Таблица 2

* Определяют расчетом в зависимости от принятой наружной высоты контейнера.

Примечания:

1. Внутреннюю высоту открытых контейнеров со съемной крышей, съемным тентом или без них типоразмеров 1АА и 1СС кодов 50-53 допускается уменьшать по согласованию между изготовителем и заказчиком до 2311 мм и типоразмеров 1А, 1С и 1D - до 2158 мм при соответствующем изменении внутреннего объема.
