9.3. Основными источниками шума компрессорной станции являются компрессоры (или турбокомпрессоры) и системы перепуска (сброса) воздуха в атмосферу. Шум компрессора (или турбокомпрессора) излучается в атмосферу через всасывающий и выхлопной тракты, а в помещение машинного зала через корпус компрессора.

Шумовые характеристики источников шума компрессорных станций следует определять по экспериментальным данным для конкретных типов компрессоров (или турбокомпрессоров).

9.4. Основными источниками шума установок с турбореактивными двигателями являются реактивная выхлопная струя и осевой компрессор всасывания.

Шумовые характеристики этих источников шума следует определять расчетом в соответствии с пп.9.7 - 9.13 настоящих норм.

9.5. Основными источниками шума установок с газотурбинными двигателями являются осевой компрессор, турбина, противопомпажные клапаны и агрегаты.

Шумовые характеристики дозвуковых осевых компрессоров следует определять расчетом в соответствии с пп.9.9 - 9.12 настоящих норм.

Шумовые характеристики турбин, противопомпажных клапанов и агрегатов следует определять по экспериментальным данным для конкретных установок.

9.6. Шумовые характеристики источников шума лабораторных и экспериментальных стендов с источниками шума аэродинамического происхождения следует определять по экспериментальным данным для конкретных установок.

Определение уровней звуковой мощности шума выхлопной струи турбореактивного двигателя

9.7. Общий уровень звуковой мощности , дБ, выхлопной струи турбореактивного двигателя следует определять по формуле

где - скорость истечения газа из сопла, м/с;

- плотность струи в выходном сечении сопла, ;

- площадь сопла, .

Величины параметров выхлопной струи , и следует принимать по технологическому заданию.

9.8. Октавные уровни звуковой мощности шума , дБ, выхлопной струи турбореактивного двигателя следует определять по формуле

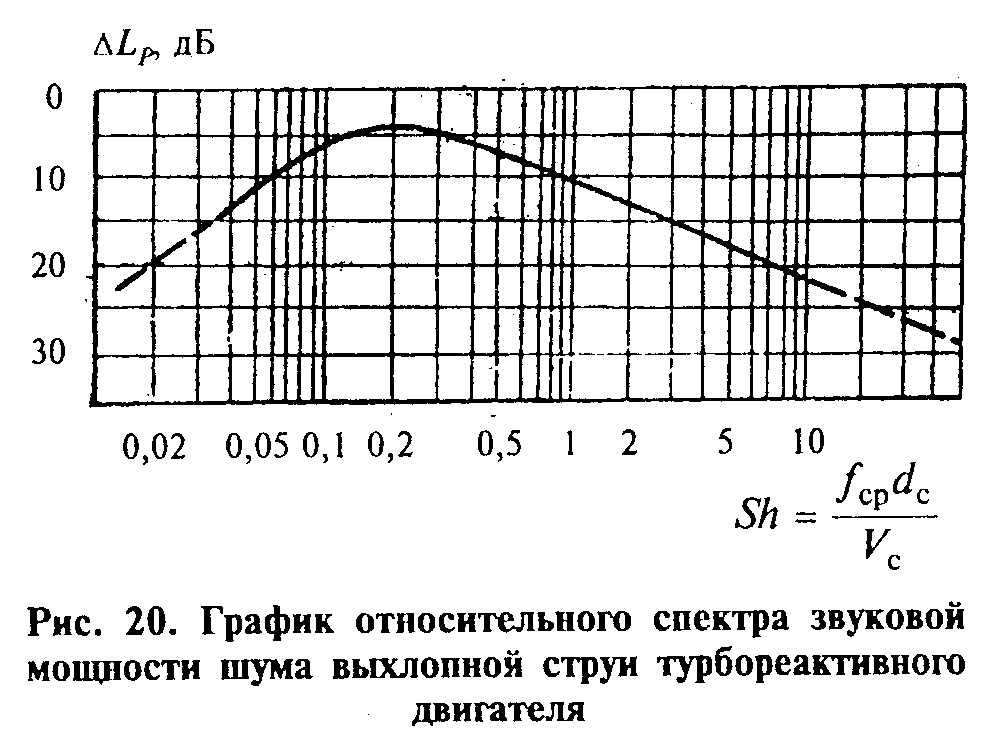

где - разность общего и октавного уровней звуковой мощности шума, дБ, определяемая по графику относительного спектра звуковой мощности шума выхлопной струи турбореактивного двигателя, приведенному на рис.20, в зависимости от безразмерного параметра - числа Струхаля, который следует определять по формуле

- среднегеометрическая частота октавной полосы шума, Гц;

- диаметр выхлопного сопла, м;

- скорость истечения газа из сопла, м/с.

1004 × 750 пикс.     Открыть в новом окне

Определение уровней звуковой мощности шума всасывания дозвукового осевого компрессора

9.9. Общую звуковую мощность шума всасывания , Вт, дозвукового осевого компрессора следует определять по формуле

где - адиабатический КПД первой ступени компрессора;

- массовый расход воздуха через компрессор, кг/с;

- адиабатический напор первой ступени компрессора, Дж/кг;

D - наружный диаметр рабочего колеса первой ступени компрессора, м;

- плотность воздуха на входе в компрессор, ;

c - скорость звука в зависимости от температуры воздуха на входе в компрессор, м/с, определяемая по формуле

где T - абсолютная температура воздуха, К.

Величины параметров компрессора , , и D следует определять по технологическому заданию.

9.10. Общий уровень звуковой мощности шума всасывания , дБ, осевого компрессора следует определять по формуле

где - общая звуковая мощность шума всасывания осевого компрессора, Вт;

- нулевое (пороговое) значение звуковой мощности, равное Вт.

9.11. Октавные уровни звуковой мощности шума всасывания осевого компрессора следует определять пересчетом частотной характеристики шума в 1/3 октавных полосах частот, построенной в соответствии с указаниями, приведенными в п.9.12 настоящих норм, путем суммирования по табл.5 уровней звуковой мощности шума, соответствующих 1/3 октавным полосам частот, входящих в октавную полосу.

9.12. Уровни звуковой мощности шума всасывания компрессора, дБ, в 1/3 октавных полосах частот следует определять по формуле

где - разность общего и 1/3 октавного уровня звуковой мощности шума, дБ, которая определяется по графику относительного спектра звуковой мощности шума всасывания компрессора, приведенному на рис.21, в зависимости от безразмерной частоты шума всасывания компрессора , определяемой по формуле

- среднегеометрическая частота 1/3 октавной полосы шума всасывания компрессора, Гц;

- частота вращения ротора компрессора в 1 мин.

Частоту тональных составляющих (отдельных гармоник) спектра шума всасывания компрессора, Гц, следует определять:

размерные частоты по формуле
