3.4 Условное обозначение обода должно состоять из обозначения профиля, номинального диаметра и допускаемого исполнения посадочной полки в соответствии с таблицами 3, 4, 7.
Примеры условного обозначения обода:
- 5J x 13;
- 5J x 13H2.
3.5 Размеры отверстия для вентиля
3.5.1а Варианты расположения вентильного отверстия для ободьев с номинальными диаметрами: 17,5; 19,5; 20,5; 22,5; 24,5.
Основной вариант расположения вентильного отверстия
647 × 668 пикс.     Открыть в новом окне
Рисунок 5а, лист 1
Допускаемый вариант расположения вентильного отверстия
1278 × 428 пикс.     Открыть в новом окне
Рисунок 5а, лист 2
3.5.1 Диаметр отверстия для вентиля должен соответствовать указанному на рисунке 5 и в таблице 8. Отверстие должно быть расположено так, чтобы были созданы наиболее благоприятные условия для установки вентиля.
1427 × 916 пикс.     Открыть в новом окне
Рисунок 5
Таблица 8
В миллиметрах
Условное обозначение номинального диаметра обода
Диаметр отверстия для вентиля d
10
12
13
14
15
16
17
3.6 Размеры шаблонов
3.6.1 Размеры шаблонов для проверки профилей ободьев с бортовой закраиной В должны соответствовать значениям, указанным:
- для основных исполнений профилей ободьев на рисунке 6 и таблице 9;
1542 × 1485 пикс.     Открыть в новом окне
Рисунок 6
- для допустимых исполнений профилей ободьев Н и FH на рисунке 7 и таблице 9.
1553 × 1484 пикс.     Открыть в новом окне
Рисунок 7
Таблица 9
В миллиметрах
Условное обозначение профиля обода
+0,1
-0,1
+0,1
-0,1
-0,1
+0,1
P
+0,1
Z
+0,3
С
3,50В
88,0
90,0
13,5
15,5
10,0
13,0
15,0
8,0
7,5
7,5
4,00В
100,5
102,5
4,50В
113,5
115,5
19,5
3.6.2 Размеры шаблонов для проверки профилей ободьев с бортовыми закраинами J, К, L должны соответствовать размерам, указанным:
- для основных исполнений профилей ободьев на рисунке 8 и таблице 10.
1619 × 1689 пикс.     Открыть в новом окне
Рисунок 8
- для допустимых исполнений профилей ободьев Н и FH на рисунке 9 и таблице 10.
1530 × 1403 пикс.     Открыть в новом окне
Рисунок 9
Таблица 10
В миллиметрах
Условное обозначение профиля обода
+0,1
-0,1
+0,1
-0,1
-0,1
+0,1
P
+0,1
Z
+0,3
С
4J
100,0
103,0
16,5
18,5
11,0
15,0
15,0
8,0
9,5
9,5
4 1/2J
113,0
116,0
19,5
10,0
5J
125,5
128,5
5 1/2J
138,0
141,0
6J
151,0
154,0
6 1/2J
163,5
166,5
7J
176,5
179,5
7 1/2J
189,0
192,0
8J
201,5
204,5
8 1/2J
214,5
217,5
9J
227,0
230,0
9 1/2J
240,0
243,0
10J
252,5
255,5
10 1/2J
265,0
268,0
4 1/2K
112,8
115,8
18,6
20,6
11,4
10,3
10,7
5K
125,5
128,5
6L
150,9
153,9
20,6
22,6
11,9
25,4
11,0
11,9

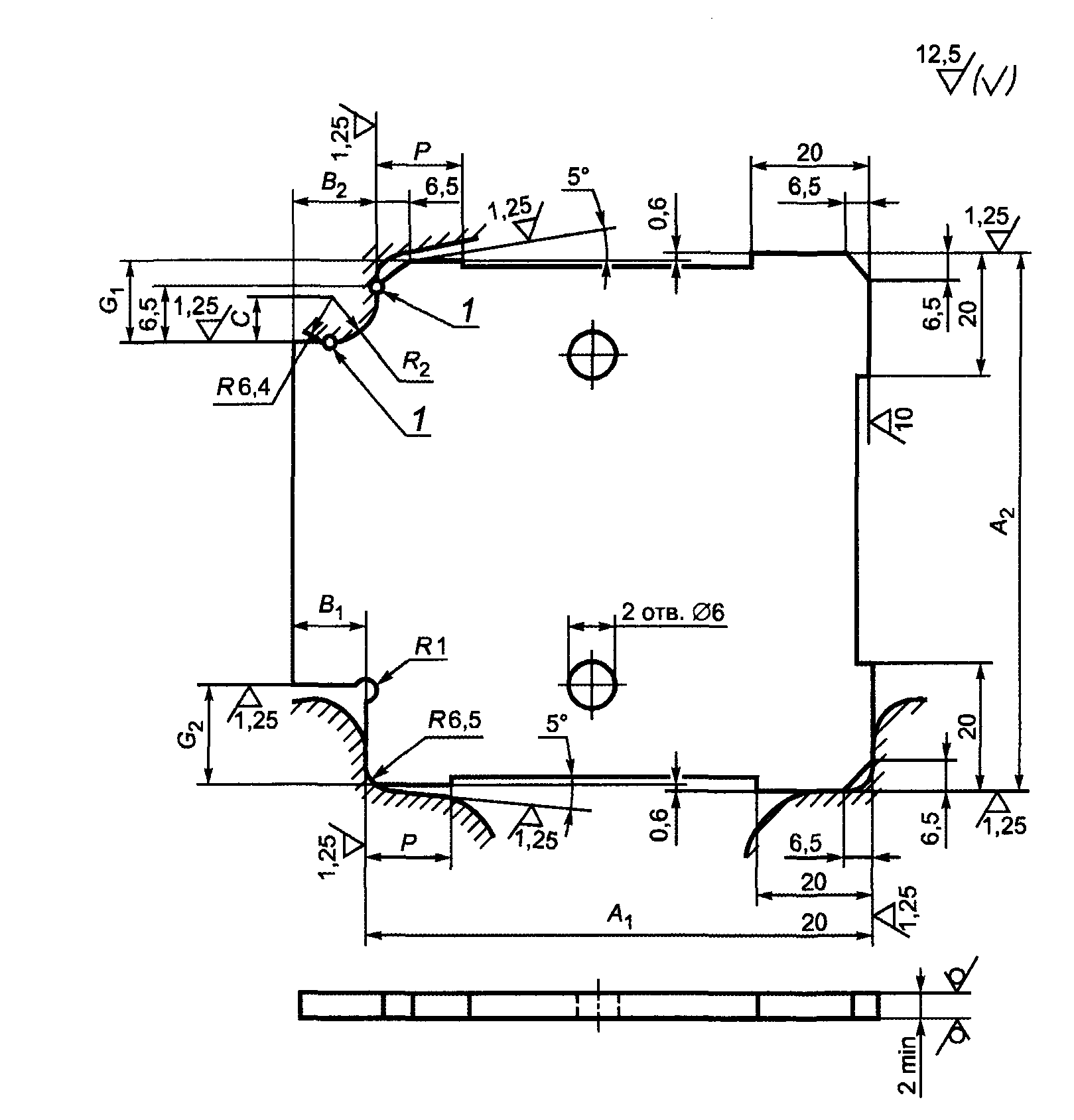

3.6.2а Форма и размеры профилей ободьев контролируются при помощи шаблонов, которые должны соответствовать указанным на рисунке 9а и в таблице 10а.
1342 × 1344 пикс.     Открыть в новом окне
Рисунок 9а
Таблица 10а
В миллиметрах
Условное обозначение номинальной ширины обода
+0,1
-0,1
+0,1
-0,1
+0,1
-0,1
+0,1
-0,1
5,25
132,0
139,0
26
25
6,00
151,0
158,0
12,2
13,2
18
29
31
30
6,75
170,0
177,0
33
32
7,50
189,0
196,0
35
34
8,25
208,0
215,0
9,00
227,0
234,0
9,75
246,0
253,1
37
36
10,50
263,5
273,5
12,2
13,2
18
29
11,75
295,5
305,5
12,25
308,0
318,0
13,00
327,0
337,0
14,00
352,5
362,5
15,00
378,0
388,0
35
34
16,00
402,5
412,5
18,00
454,0
464,0
Шаблон должен прилегать к бортовой закраине в двух точках (рисунок 9б):
1283 × 705 пикс.     Открыть в новом окне
Рисунок 9б, лист 1
1013 × 675 пикс.     Открыть в новом окне
Рисунок 9б, лист 2
В диапазоне между двумя указанными точками допускается зазор, максимальная величина которого не должна превышать 2,0 мм.
