Количество одинаковых отверстий всегда указывают полностью, а их размеры - только один раз.

(Измененная редакция, Изм. N 2).

1400 × 1075 пикс.     Открыть в новом окне

1433 × 1000 пикс.     Открыть в новом окне

2.47. При нанесении размеров, определяющих расстояние между равномерно расположенными одинаковыми элементами изделия (например, отверстиями), рекомендуется вместо размерных цепей наносить размер между соседними элементами и размер между крайними элементами в виде произведения количества промежутков между элементами на размер промежутка (черт. 58).

2.47а. Допускается не наносить на чертеже размеры радиуса дуги окружности сопрягающихся параллельных линий (черт. 58а).

1362 × 817 пикс.     Открыть в новом окне

883 × 554 пикс.     Открыть в новом окне

(Введен дополнительно, Изм. N 2).

2.48. При большом количестве размеров, нанесенных от общей базы, допускается наносить линейные и угловые размеры, как показано на черт. 59 и 60, при этом проводят общую размерную линию от отметки "0" и размерные числа наносят в направлении выносных линий у их концов.

1080 × 854 пикс.     Открыть в новом окне

971 × 900 пикс.     Открыть в новом окне

2.48а. Размеры диаметров цилиндрического изделия сложной конфигурации допускается наносить, как показано на черт. 60а.

829 × 742 пикс.     Открыть в новом окне

(Введен дополнительно, Изм. N 2).

2.49. При большом количестве однотипных элементов изделия, неравномерно расположенных на поверхности, допускается указывать их размеры в сводной таблице, при этом применяется координатный способ нанесения отверстий с обозначением их арабскими цифрами (черт. 61) или обозначение однотипных элементов прописными буквами (черт. 61а).

┌──────────────────────┬────────────────────────┬───────────────────────┐
│Обозначение отверстий │          Кол.          │      Размер, мм       │
├──────────────────────┼────────────────────────┼───────────────────────┤
│          А           │           2            │           3           │
├──────────────────────┼────────────────────────┼───────────────────────┤
│          Б           │           4            │          6,5          │
└──────────────────────┴────────────────────────┴───────────────────────┘

1083 × 771 пикс.     Открыть в новом окне

809 × 708 пикс.     Открыть в новом окне

2.50. Одинаковые элементы, расположенные в разных частях изделия (например, отверстия), рассматривают как один элемент, если между ними нет промежутка (черт. 62а) или если эти элементы соединены тонкими сплошными линиями (черт. 62б).

При отсутствии этих условий указывают полное количество элементов (черт. 62в).

1625 × 600 пикс.     Открыть в новом окне

2.51. Если одинаковые элементы изделия (например, отверстия) расположены на разных поверхностях и показаны на разных изображениях, то количество этих элементов записывают отдельно для каждой поверхности (черт. 63).

Допускается повторять размеры одинаковых элементов изделия или их групп (в том числе отверстий), лежащих на одной поверхности, только в том случае, когда они значительно удалены друг от друга и не увязаны между собой размерами (черт. 64 и 65).

1354 × 1112 пикс.     Открыть в новом окне

1450 × 1425 пикс.     Открыть в новом окне

1450 × 1425 пикс.     Открыть в новом окне

2.49 - 2.51. (Измененная редакция, Изм. N 2).

2.52. Если на чертеже показано несколько групп близких по размерам отверстий, то рекомендуется отмечать одинаковые отверстия одним из условных знаков, приведенных на черт. 66. Допускается применять и другие условные знаки.

709 × 354 пикс.     Открыть в новом окне

Отверстия обозначают условными знаками на том изображении, на котором указаны размеры, определяющие положение этих отверстий.

На строительных чертежах допускается одинаковые группы отверстий обводить сплошной тонкой линией с поясняющей надписью.

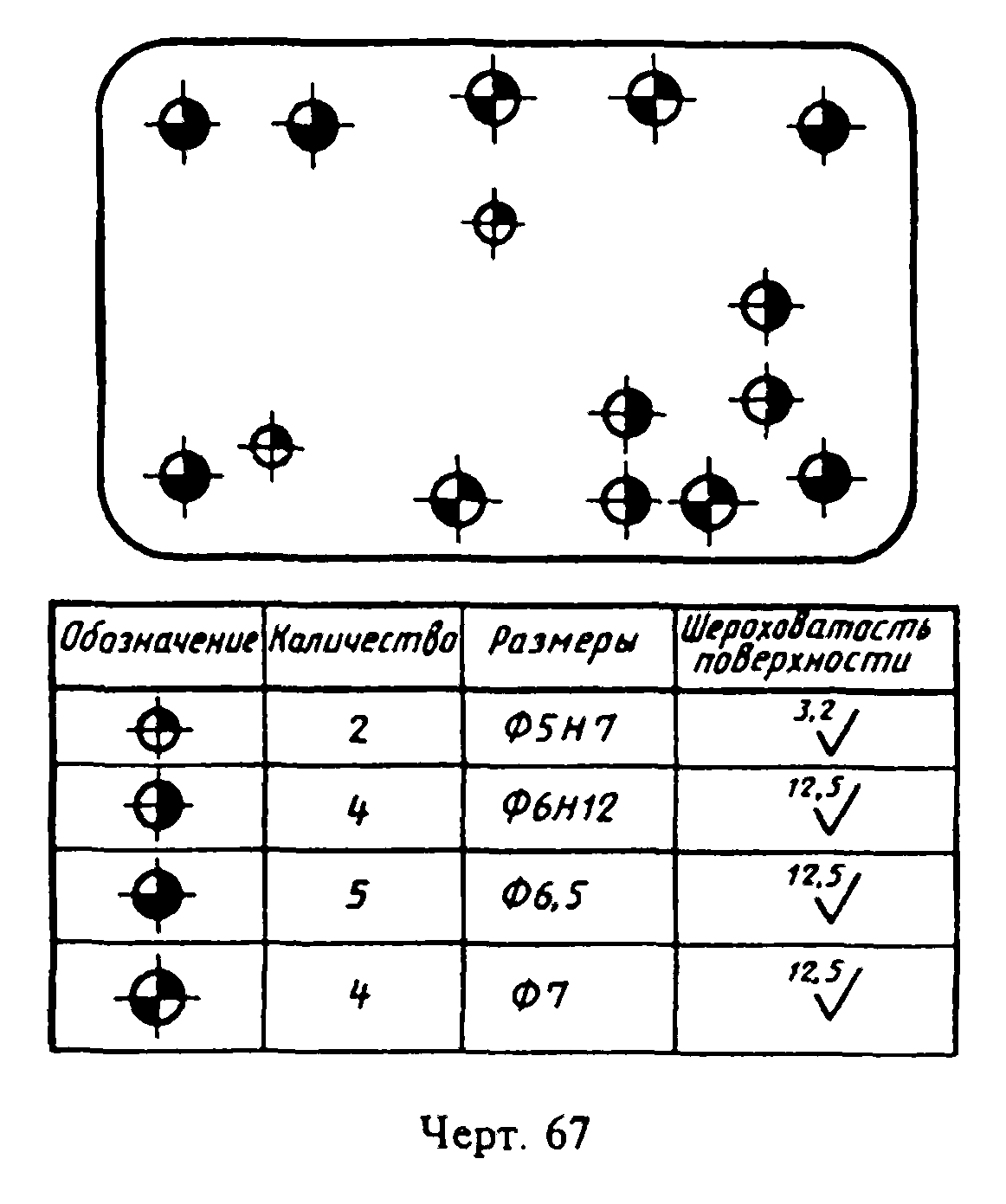

2.53. При обозначении одинаковых отверстий условными знаками количество отверстий и их размеры допускается указывать в таблице (черт. 67).

1162 × 1391 пикс.     Открыть в новом окне

(Измененная редакция, Изм. N 2).

2.54. При изображении детали в одной проекции размер ее толщины или длины наносят, как показано на черт. 68.

1129 × 608 пикс.     Открыть в новом окне

2.55. Размеры детали или отверстия прямоугольного сечения могут быть указаны на полке линии-выноски размерами сторон через знак умножения. При этом на первом месте должен быть указан размер той стороны прямоугольника, от которой проводится линия-выноска (черт. 68а).

1096 × 546 пикс.     Открыть в новом окне

(Измененная редакция, Изм. N 2).

3. Нанесение предельных отклонений размеров

3.1. Предельные отклонения размеров следует указывать непосредственно после номинальных размеров. Предельные отклонения линейных и угловых размеров относительно низкой точности допускается не указывать непосредственно после номинальных размеров, а оговаривать общей записью в технических требованиях чертежа при условии, что эта запись однозначно определяет значения и знаки предельных отклонений.

Общая запись о предельных отклонениях размеров с неуказанными допусками должна содержать условные обозначения предельных отклонений линейных размеров в соответствии с ГОСТ 25346 (для отклонений по квалитетам) или по ГОСТ 25670 (для отклонений по классам точности). Симметричные предельные отклонения, назначаемые по квалитетам, следует обозначать с указанием номера квалитета.

Обозначения односторонних предельных отклонений по квалитетам, назначаемых только для круглых отверстий и валов (вариант 4 по ГОСТ 25670) дополняются знаком диаметра ( ).

Примеры общих записей, соответствующие вариантам по ГОСТ 25670 для 14 квалитета и (или) класса точности "средний", приведены в табл. 1:

┌──────────┬────────────────────────────────────────────────────────────┐
│  Номер   │           Пример записи условными обозначениями            │
│ варианта │                                                            │
├──────────┼────────────────────────────────────────────────────────────┤
│    1.    │         H14, h14, +- t_2/2 или H14, h14, +- IT14/2         │
│          │                                                            │
│    2.    │                   + t_2, -t_2, +- t_2/2                    │
│          │                                                            │
│    3.    │                   +- t_2/2 или +- IT14/2                   │
│          │                                                            │
│    4.    │Диам. Н14, Диам. h14, +- t_2/2 или Диам. H14, Диам. h14, +- │
│          │                           IT14/2                           │
└──────────┴────────────────────────────────────────────────────────────┘

Примечания:

1. Допускается записи о неуказанных предельных отклонениях размеров дополнять поясняющими словами, например, "Неуказанные предельные отклонения размеров H14, h14, ".

2. Если технические требования на чертеже состоят из одного пункта, содержащего запись о неуказанных предельных отклонениях размеров, или эта запись приводится в текстовых документах, то она должна обязательно сопровождаться поясняющими словами, например, "Неуказанные предельные отклонения размеров ".
