Межгосударственный стандарт ГОСТ 2.318-81 "Единая система конструкторской документации. Правила упрощенного нанесения размеров отверстий" (утв. постановлением Госстандарта СССР от 30 октября 1981 г. N 4771)

Unified system for design documentation. Rules of simplified marking of hole dimensions

Дата введения 1 января 1982 г.

Введен впервые

1. Настоящий стандарт устанавливает правила упрощенного нанесения размеров отверстий на чертежах всех отраслей промышленности и строительства.

(Измененная редакция, Изм. N 1).

2. Размеры отверстий на чертежах допускается наносить упрощенно в следующих случаях:

диаметр отверстия на изображении - 2 мм и менее;

отсутствует изображение отверстий в разрезе (сечении) вдоль оси;

нанесение размеров отверстий по общим правилам усложняет чтение чертежа.

3. Размеры отверстий следует указывать на полке линии-выноски, проведенной от оси отверстия (см. чертеж).


871 × 523 пикс. Открыть в новом окне

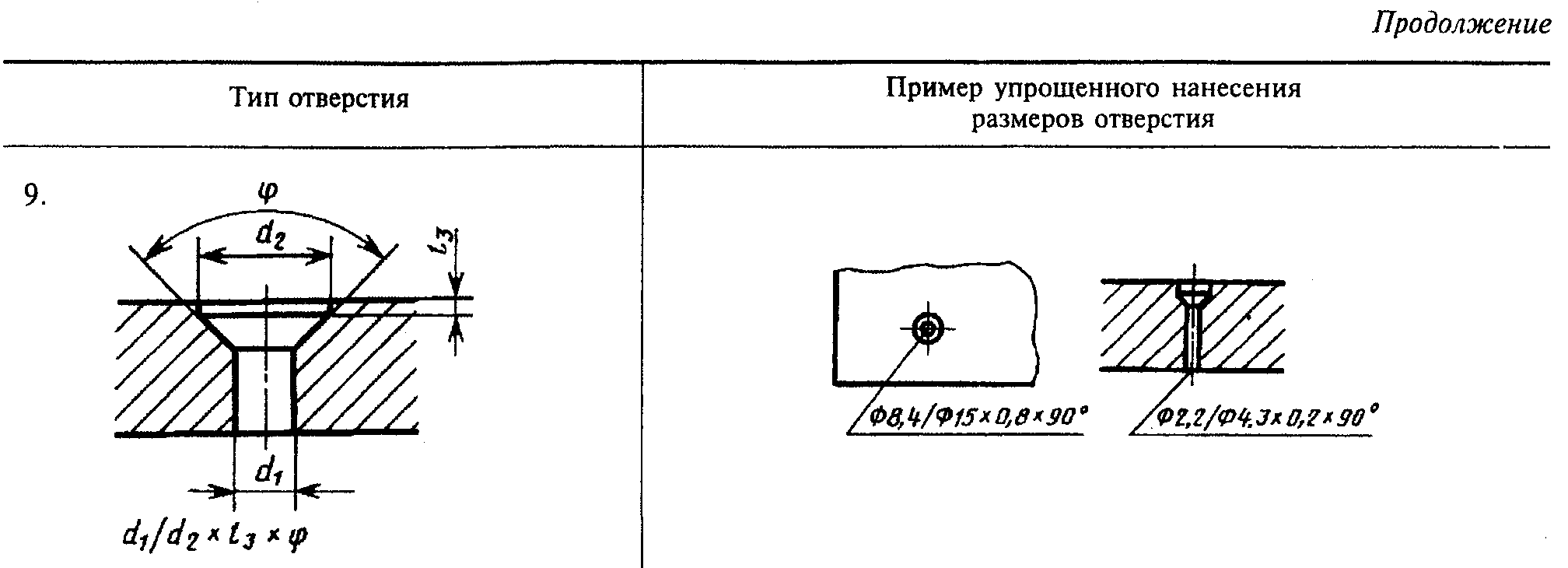

4. Примеры упрощенного нанесения размеров отверстий приведены в таблице.


1859 × 2676 пикс. Открыть в новом окне


2008 × 2801 пикс. Открыть в новом окне


2016 × 730 пикс. Открыть в новом окне

Обозначения элементов отверстий, используемые в структуре записей для различных типов отверстий:

d - диаметр основного отверстия;

1

d - диаметр зенковки;

2

l - длина цилиндрической части основного отверстия;

1

l - длина резьбы в глухом отверстии;

2

l - глубина зенковки;

3

l - глубина фаски;

4

z - обозначение резьбы по стандарту;

фи - центральный угол зенковки;

альфа - угол фаски.

(Измененная редакция, Изм. N 1).
