где - упругий момент сопротивления приведенного сечения по растянутой зоне сечения, определяемый в соответствии с 8.2.12.

8.2.12 Момент сопротивления и расстояние определяют по формулам:

где - момент инерции приведенного сечения элемента относительно его центра тяжести

I, , - моменты инерции сечений бетона, растянутой арматуры и сжатой арматуры соответственно;

- площадь приведенного поперечного сечения элемента, определяемая по формуле

- коэффициент приведения арматуры к бетону

A, , - площади поперечного сечения бетона, растянутой и сжатой арматуры соответственно;

- расстояние от наиболее растянутого волокна бетона до центра тяжести приведенного поперечного сечения элемента

здесь - статический момент площади приведенного поперечного сечения элемента относительно наиболее растянутого волокна бетона.

Допускается момент сопротивления определять без учета арматуры.

8.2.13 Усилие при образовании трещин в центрально растянутых элементах определяют по формуле

8.2.14 Определение момента образования трещин на основе нелинейной деформационной модели производят исходя из общих положений, приведенных в 6.1.24 и 8.1.20 - 8.1.30, но с учетом работы бетона в растянутой зоне нормального сечения, определяемой диаграммой состояния растянутого бетона согласно 6.1.22. Расчетные характеристики материалов принимают для предельных состояний второй группы.

Значение определяют из решения системы уравнений, представленных в 8.1.20 - 8.1.30, принимая относительную деформацию бетона у растянутой грани элемента от действия внешней нагрузки, равной предельному значению относительной деформации бетона при растяжении , определяемому согласно указаниям 8.1.30.

Расчет ширины раскрытия трещин, нормальных к продольной оси элемента

8.2.15 Ширину раскрытия нормальных трещин (i = 1, 2, 3 - см. 8.2.7) определяют по формуле

где - напряжение в продольной растянутой арматуре в нормальном сечении с трещиной от соответствующей внешней нагрузки, определяемое согласно 8.2.16;

- базовое (без учета влияния вида поверхности арматуры) расстояние между смежными нормальными трещинами, определяемое согласно 8.2.17;

- коэффициент, учитывающий неравномерное распределение относительных деформаций растянутой арматуры между трещинами; допускается принимать коэффициент ; если при этом условие (8.118) не удовлетворяется, то значение следует определять по формуле (8.138);

- коэффициент, учитывающий продолжительность действия нагрузки, принимаемый равным:

1,0 - при непродолжительном действии нагрузки;

1,4 - при продолжительном действии нагрузки;

- коэффициент, учитывающий профиль продольной арматуры, принимаемый равным:

0,5 - для арматуры периодического профиля и канатной;

0,8 - для гладкой арматуры;

- коэффициент, учитывающий характер нагружения, принимаемый равным:

1,0 - для элементов изгибаемых и внецентренно сжатых;

1,2 - для растянутых элементов.

8.2.16 Значения напряжения в растянутой арматуре изгибаемых элементов определяют по формуле

где , - момент инерции и высота сжатой зоны приведенного поперечного сечения элемента, определяемые с учетом площади сечения только сжатой зоны бетона, площадей сечения растянутой и сжатой арматуры согласно 8.2.27, принимая в соответствующих формулах значения коэффициента приведения арматуры к бетону .

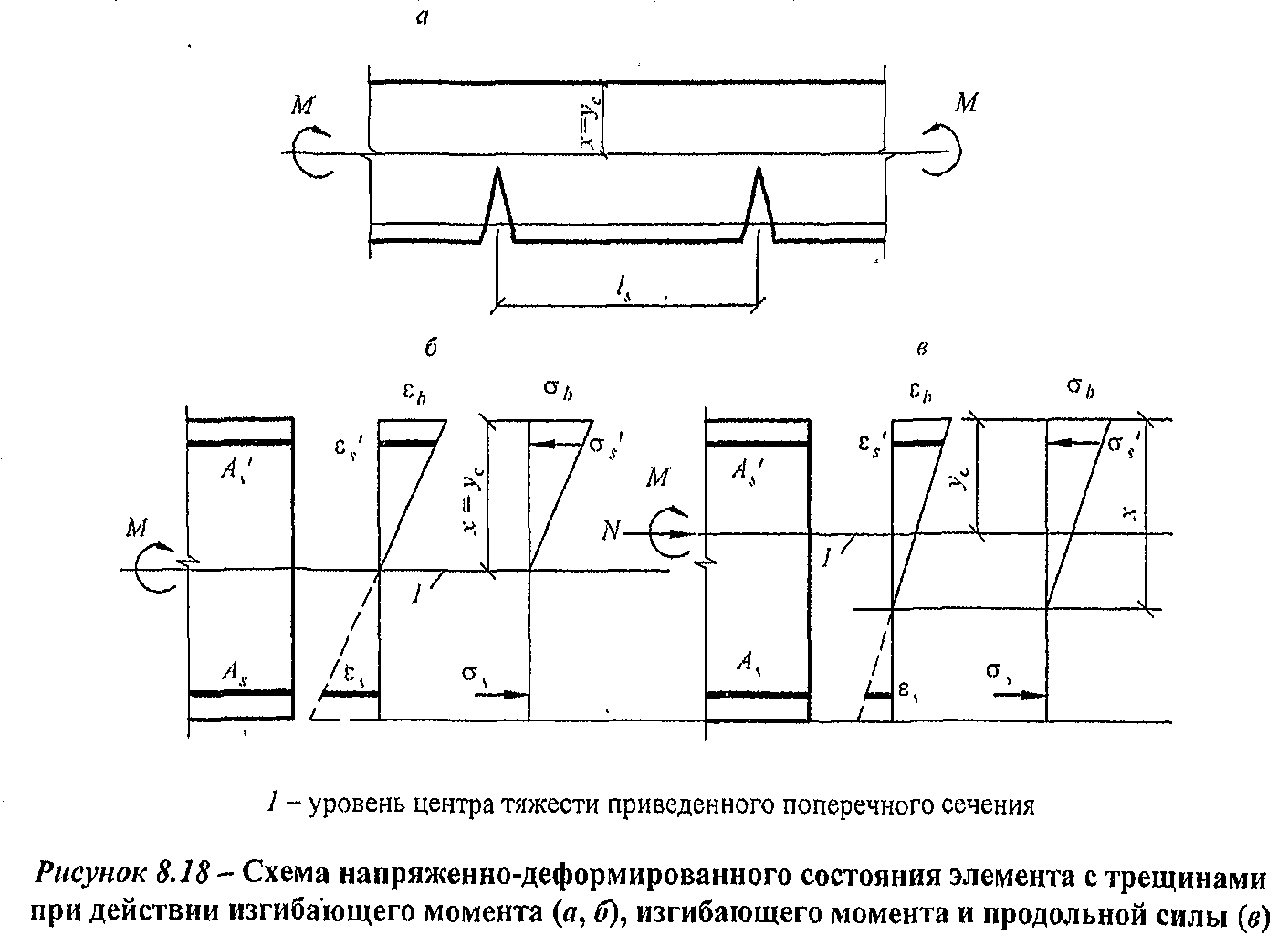

Для изгибаемых элементов (рисунок 8.18), где х - высота сжатой зоны бетона, определяемая согласно 8.2.28 при .

Значение коэффициента приведения арматуры к бетону определяют по формуле

где - приведенный модуль деформации сжатого бетона, учитывающий неупругие деформации сжатого бетона и определяемый по формуле

Относительную деформацию бетона принимают равной 0,0015.

Допускается напряжение определять по формуле

где - расстояние от центра тяжести растянутой арматуры до точки приложения равнодействующей усилий в сжатой зоне элемента.

1411 × 1036 пикс.     Открыть в новом окне

Для элементов прямоугольного поперечного сечения при отсутствии (или без учета) сжатой арматуры значение определяют по формуле
